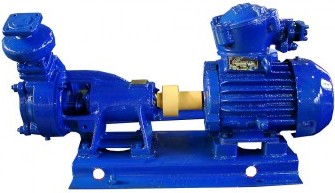

Вихревой насос ВК Цены на насосы ВКС, ВК

На странице представлено насосное оборудование для перекачивания как нейтральных, так и горючих, токсичных, взрывоопасных, легковоспламеняющихся, а также жидкостей с высокой химической активностью с небольшой концентрацией твёрдых включений - вихревые насосы, насосы ВКС и ВК.
Рядом технических специалистов, а также потребителей, в соответствии со сложившейся терминологией, данные насосы условно отнесены к центробежным насосам, невзирая на то, что такие насосы по классификации относятся к динамическим насосам трения.
Привод вихревых агрегатов, в зависимости от типа имеющегося уплотнения, обеспечивают асинхронные электродвигатели в общепромышленном исполнении или взрывобезопасного исполнения взрывозащищенные двигатели.

Вихревые насосы (насос ВКС, насос ВК) содержат вихревое колесо, имеющее вид плоского диска с короткими, расположенными на периферии колеса, прямолинейными радиальными лопастями. В кольцевую полость, имеющуюся в корпусе насоса, входят лопасти рабочего колеса.
Внутренний уплотняющий выступ, плотно примыкая к боковым поверхностям и наружным торцам лопастей, разделяет напорный и всасывающий патрубок, связанные с кольцевой полостью.
При вращении колеса жидкость захватывается лопастями и закручивается под действием центробежной силы.
В результате этого, в кольцевой полости работающего насоса образуется вихревое кольцевое движение, давшее название этим насосам.
Особенность работы вихревого колеса заключается в том, что одна и та же частица жидкости, двигаясь по винтовой траектории, на отрезке от входа и до выхода из кольцевой полости, многократно попадает в межлопастное пространство колеса, где каждый раз получает дополнительное прирост энергии и напора. Благодаря этому вихревой насос (насос ВКС, насос ВК) в состоянии развить напор в 2-4 раза больше, чем центробежный насос при одних и тех же диаметре и частоте вращения колеса.
Это, в свою очередь, приводит к значительно меньшим габаритным размерам и весу этих насосов в сравнении с центробежными.

Недостатком вихревых является быстрый износ деталей насоса при работе на жидкостях, содержащих твердые взвешенные частицы и сравнительно невысокий КПД (18-40%).
Достоинством является то, что они обладают хорошей самовсасывающей способностью при наличии полости на напорной линии.

По основным конструктивным признакам насосы делятся на:
• вихревой консольный насос ВК;
• вихревой консольный самовсасывающий (с воздушным колпаком) насос ВКС;
• вихревой консольный обогреваемый (для перекачивания легкозастывающих жидкостей) насос ВКО.

Для обеспечения самовсасывания насосы изготавливаются с воздушным колпаком, который присоединяют к напорному патрубку - исполнение ВКС.
При первичном запуске корпус насоса должен быть заполнен перекачиваемой жидкостью.
Для перекачки легко застывающих жидкостей насосы изготавливают с обогревом - исполнение ВКО.
Обогрев обеспечивает камера обогрева, расположенная на корпусе насоса и имеющая вид дополнительной полости. К камере обогрева подводится паропровод под давлением пара не более 5 кгс/см².

В качестве уплотнений вала насосов применяют либо мягкий сальник, либо двойное торцовое уплотнение (обозначается 2Г).
Вихревые насосы с мягким сальником применяются для перекачивания воды, а также нейтральных, химически активных жидких сред температурой в диапазоне -15°C ... +85°C.
В таком варианте в насосах устанавливаются асинхронные электродвигатели общепромышленного исполнения.
С торцовым уплотнением вала насосы ВК, ВКС, ВКО используются, как правило, для перекачивания горючих, токсичных, взрывоопасных и легковоспламеняющихся жидкостей.
В таком варианте вихревых электронасосов устанавливают электродвигатели взрывозащищенного исполнения.

ЦЕНЫ
насосы вихревые
Наименование Двигатель
кВт/об.мин
Цены ВК, ВКС
руб. с НДС
ВК(С) 1/16А б/дв



Цены
1,5х1,5
ВК(С) 1/16Б 1,5х1,5 вз
1,5х1,5
ВК(С) 1/16К 1,5х1,5 вз
1,5х1,5
ВК(С) 2/26А б/дв
2,2х1
4х1,5
5,5х1,5
ВК(С) 2/26Б 4х1,5 вз
4х1,5
5,5х1,5
ВК(С) 2/26К 4х1,5 вз
4х1,5
5,5х1,5
ВК(С) 4/28А б/дв
4х1,5
5,5х1,5
7,5х1,5
ВК(С) 4/28Б 5,5х1,5 вз
5,5х1,5
7,5х1,5
ВК(С) 4/28К 5,5х1,5 вз
5,5х1,5
7,5х1,5
ВК(С) 5/24(32)А б/дв
5,5х1,5
ВК(С) 5/24(32)А 7,5х1,5
11х1,5
ВК(С)5/24Б 7,5х1,5 вз
7,5х1,5
11х1,5
ВК(С) 5/24К 5,5х1,5 вз
7,5х1,5
11х1,5
ВК(С) 10/45А б/дв
18,5х1,5
22х1,5
30х1,5
ВК(С) 1/16Б-2Г 1,5х1,5 вз
2,2х1,5 вз
ВК(С) 1/16К-2Г 1,5х1,5
1,5х1,5 вз
ВК(С) 2/26Б-2Г 4х1,5 вз
5,5х1,5 вз
ВК(С) 2/26К-2Г4х1,5 вз
5,5х1,5 вз
ВК(С) 4/28Б-2Г 5,5х1,5 вз
7,5х1,5 вз
ВК(С) 4/28К-2Г 5,5х1,5
5,5х1,5 вз
7,5х1,5 вз
ВК(С) 5/24Б-2Г 11х1,5 вз
ВК(С) 5/24К-2Г 7,5х1,5 вз
11х1,5 вз
