Насос СД 16/25 - технические характеристики

Насос СД 16/25Технические характеристики - фекальный насос СД 16/25, используемый для перекачивания сточной и загрязненной воды.

Состав насосного агрегата СД 16/25:
консольный горизонтальный одноступенчатый фекальный насос с односторонним входом и трехфазный асинхронный двигатель общего назначения.
Насос базового исполнения АИР100S2 - 4 квт, 2950 об/мин, с обточкой "а" рабочего колеса АИР90L2 - 3 квт, 2950 об/мин, с обточкой "б" АИР80B2 - 2,2 квт, 2950 об/мин.
Соединение электродвигателя с насосом производится при помощи упругой муфты.
Фекальный электронасос устанавливается на сварной раме.

Рисунок 1 - напорные характеристики на фекальные насосы СД 16/25 в базовом исполнении и обточкой рабочих колес.

Рисунок 2 - присоединительно-габаритные размеры фекального электронасоса.

Рисунок 3 - разрез насоса.

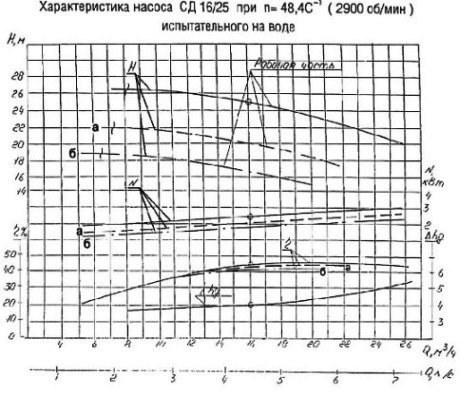

Рис.1 СД 16/25 - напорные характеристики

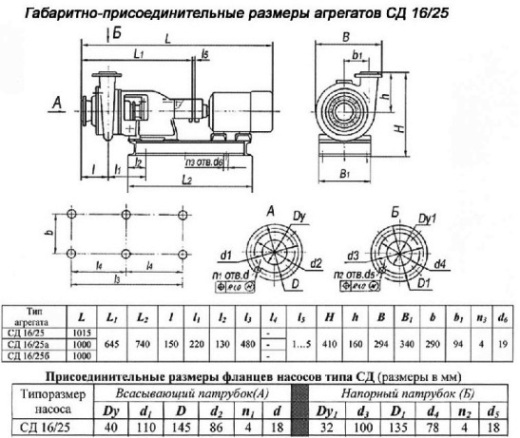

Рис.2 Насосный агрегат СД 16/25 - габаритные размеры


Рис.3 Фекальный насос СД в разрезе

Климатическое исполнение и категория размещения насоса СД 16/25 - УХЛ4.
