Насос СДВ 160/45 - технические характеристики

Насос СДВ 160/45Технические характеристики - фекальный насос СДВ 160/45, предназначенный для перекачивания сточных вод и загрязненных неагрессивных жидкостей.

В состав электронасосного агрегата СДВ 160/45 включены: вертикальный полупогружной одноступенчатый фекальный насос с центробежным закрытым рабочим колесом и трехфазный асинхронный электродвигатель общепромышленный АИР200М4 - 37 квт, 1450 об/мин (базовое исполнение), АИР1804, 30 квт, 1450 об/мин (первая и вторая обточка рабочего колеса "а", "б").
Электродвигатель и насос в электронасосном фекальном агрегате СДВ 160/45 связываются с помощью упругой муфты. Электродвигатель крепится к верхнему фонарю насоса.
Опорой фекального насоса служит верхний фонарь и труба-колонка.

Рисунок 1 - напорные характеристики на фекальные насосы СДВ 160/45 в базовом исполнении и обточкой рабочих колес.

Рисунок 2 - присоединительно-габаритные размеры фекального электронасоса.

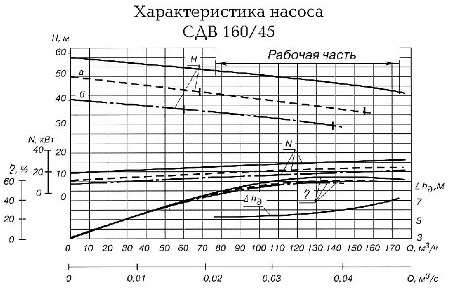

Рис.1 Насос СДВ 160/45 - напорные характеристики

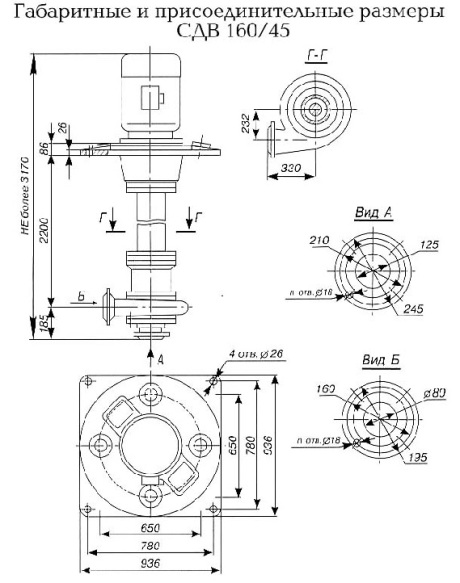

Рис.2 Насосный агрегат СДВ 160/45 - габаритные размеры


Рис.3 Фекальный насос СДВ в разрезе

Климатическое исполнение и категория размещения насоса СДВ 160/45 - УХЛ4.
Заменяет насос ФВ 81/18.
