Насос СДВ 80/18 - технические характеристики

Насос СДВ 80/18Технические характеристики - фекальный насос СДВ 80/18, предназначенный для перекачивания сточных вод и загрязненных неагрессивных жидкостей.

В состав электронасосного агрегата СДВ 80/18 входят: одноступенчатый вертикальный полупогружной фекальный насос с центробежным рабочим колесом и 3-х фазный общепромышленный асинхронный электродвигатель АИР132М4 - 11 квт, 1450 об/мин (базовое исполнение), АИР132S4, 7,5 квт, 1450 об/мин (первая и вторая обточка рабочего колеса "а", "б").
Электродвигатель и насос в фекальном электронасосном агрегате СДВ 80/18 соединяются при помощи упругой муфты. Электродвигатель крепится к верхнему фонарю насоса.
Опорой фекального насоса служит фонарь верхний и труба-колонка.

Рисунок 1 - напорные характеристики на фекальные насосы СДВ 80/18 в базовом исполнении и обточкой рабочих колес.

Рисунок 2 - присоединительно-габаритные размеры фекального электронасоса.

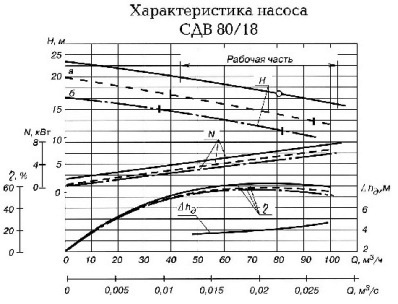

Рис.1 Насос СДВ 80/18 - напорные характеристики

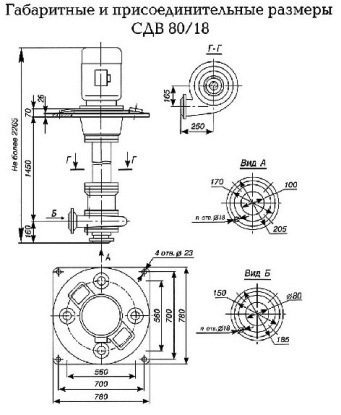

Рис.2 Насосный агрегат СДВ 80/18 - габаритные размеры

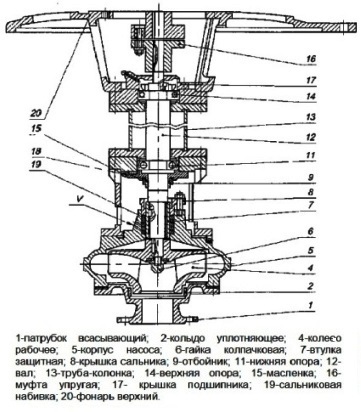

Рис.3 Фекальный насос СДВ в разрезе

Климатическое исполнение и категория размещения насоса СДВ 80/18 - УХЛ4.
Заменяет насос ФВ 81/18.
