Характеристики - фекальный насос СМ 100-65-200



Насос СМ 100-65-200 Характеристики технические - фекальный насос СМ 100-65-200 с односторонним входом, используемый для перекачки загрязненных жидкостей, бытовых и промышленных стоков.
По техническому устройству - одноступенчатый фекальный насос, укомплектованный центробежным рабочим колесом.
Для осуществления привода в насосном агрегате СМ используется трехфазный общепромышленный электродвигатель.

В промышленности выпускается фекальный насос СМ 100-65-200 в стандартном базовом исполнении, с обточками рабочих колес - "а" и "б".

На рис. 1: фекальный насос - графические напорные характеристики.

Рис. 2: фекальный центробежный насос СМ 100-65-200 - габаритные и присоединительные размеры.

Рис. 3: габаритные, присоединительные размеры электронасосного агрегата СМ.

Рис.1 Напорные характеристики насоса СМ 100-65-200

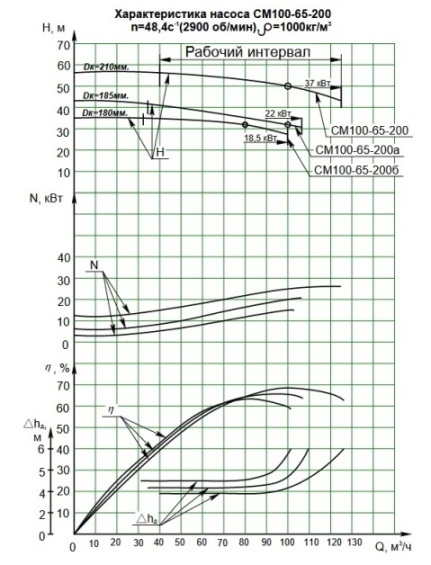

Напорные характеристики СМ 100-65-200-2

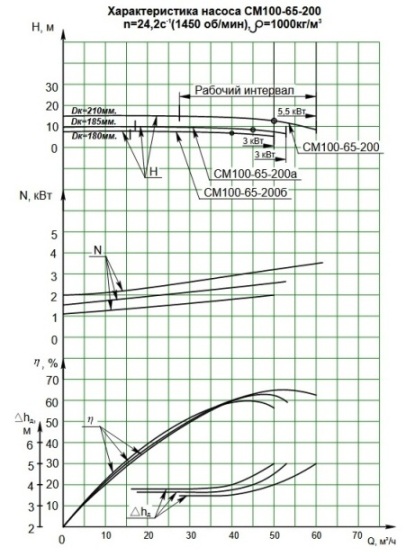

Напорные характеристики СМ 100-65-200-4



Рис.2 Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры насоса

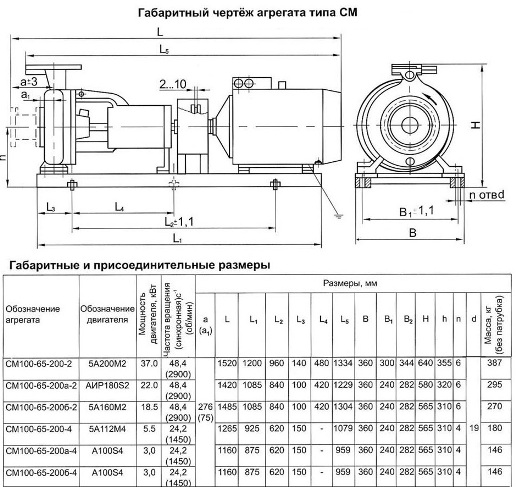

Рис.3 Габаритно-присоединительные размеры агрегата СМ 100-65-200
Габаритные и присоединительные размеры агрегата

Климатическое исполнение фекальных насосов СМ 100-65-200 и категория размещения У3.1 и Т2 по ГОСТ 15150-69.
