Характеристики - фекальный насос СМ 200-150-500


Насос СМ 200-150-500 Характеристики технические - сточно-массный фекальный насос СМ 200-150-500, центробежный, одностороннего входа перекачиваемой среды, применяемый в городских и промышленных системах канализации для перекачивания сточных вод.
Конструктивно - одноступенчатый с рабочим колесом центробежного типа фекальный насос.
Для обеспечения электропривода сточный массный насос СМ комплектуется общепромышленным двигателем. Тип двигателя - 3-х фазный с коротко замкнутым ротором асинхронный электродвигатель.

Промышленностью выпускается фекальный насос СМ 200-150-500 в базовом исполнении и обточками рабочих колес - "а" и "б".

На рис. 1: фекальный насос центробежный - графические напорные характеристики базовые и с обточкой колес (обороты вала 1450).

Рис. 2: чертеж насосного фекального агрегата СМ 200-150-500.

Рис. 3: присоединительные и габаритные размеры электронасосного агрегата СМ.

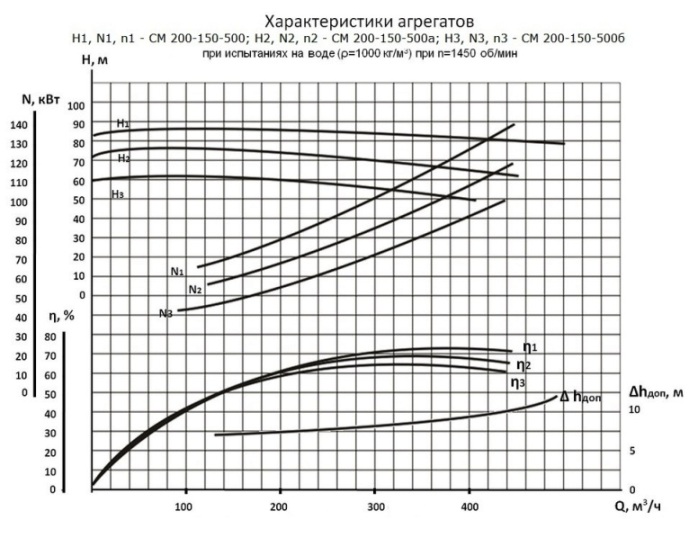

Рис.1 Напорные характеристики насоса СМ 200-150-500
Напорные характеристики СМ 200-150-500



Рис.2 Чертеж агрегата

Чертеж агрегата

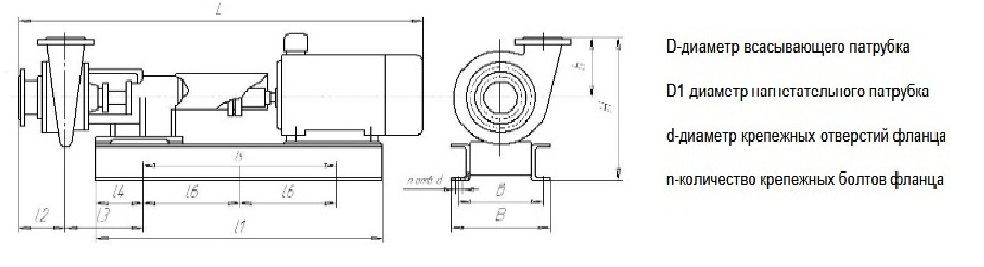

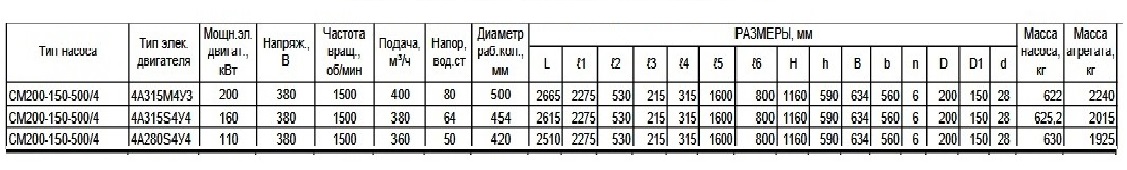

Рис.3 Габаритно-присоединительные размеры агрегата СМ 200-150-500
Габаритные и присоединительные размеры агрегата

Исполнение по климату фекальных насосов СМ 200-150-500 и категория размещения У3.1 и Т2 по ГОСТ 15150-69.
