Чертеж, присоединительные размеры ЦМФ 50-25

ЦМФ
8 (495) 632-01-60 (многоканальный)
8 (495) 366-85-29, 366-84-29, 366-84-44
Телефоны отдела продаж
ЦМФ50-70

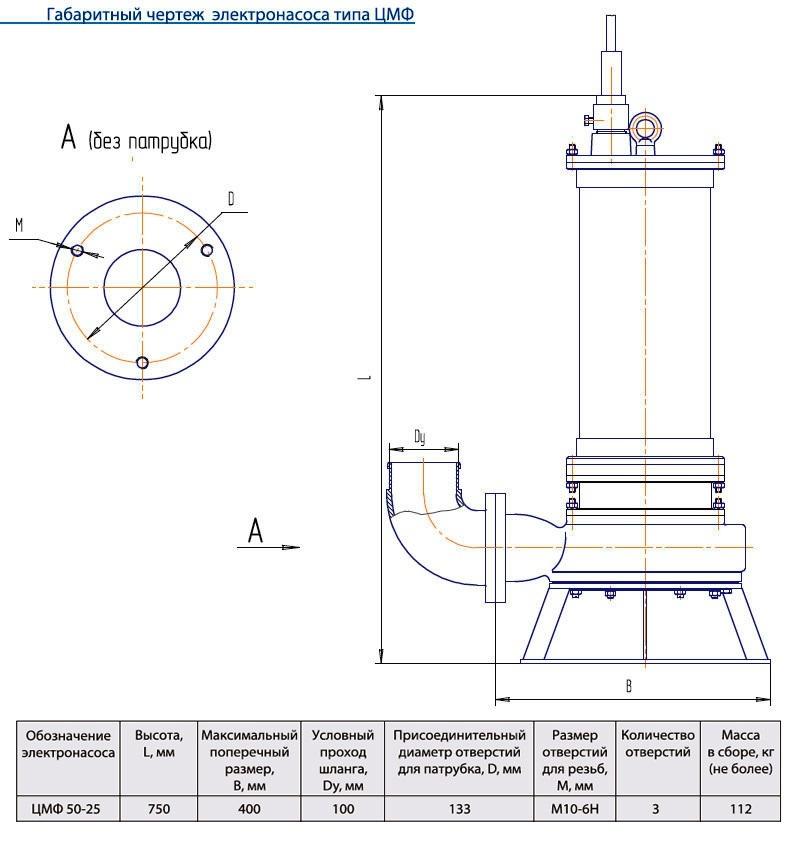

На рисунке 1 приведен габаритный чертеж на одноступенчатый моноблочный вертикальный насос ЦМФ 50-25 (электронасос).
В таблице рисунка 1 - обозначение насоса ЦМФ 50-25, высота, размер поперечный, диаметр шланга, диаметр отверстий для патрубка, диаметр отверстий для резьб, количество отверстий, масса насосного электроагрегата.

Рис.1. Габаритный чертеж электронасоса ЦМФ
