Насос ЦМК 100-30 Технические характеристики - канализационный моноблочный насос ЦМК 100-30.
Конструктивно насос - центробежный, вертикальный, моноблочный, одноступенчатый электронасос.
Центробежный насос ЦМК 100-30 относится к мобильному насосному оборудованию и используется для перекачивания бытовых фекальных и промышленных стоков, загрязненных вод.
Насос не эксплуатируют в пожаро- и взрывоопасных условиях.

Для привода агрегатов ЦМК 100-30 используют герметизированные встроенные электродвигатели.
Типоразмер электродвигателя - трехфазный с короткозамкнутым ротором асинхронный электродвигатель мощностью 15 квт, число оборотов 3000 в мин.

В таблице №1 представлены технические характеристики канализационного насоса ЦМК 100-30.

На рисунке 1 - габаритный чертеж электронасоса с описанием деталей.
На рисунке 2 - схема установки.

Технические характеристики и параметры ЦМК 100-30
Таблица №1
Показатели Параметры ЦМК 100-30
Подача, м³/час
- диапазон подачи
100
50-150
Напор, м 30
Электродвигатель, мощность, квт 15,0
Электродвигатель, частота вращения вала, об/мин 3000
Минимальная глубина погружения, м 0,8
Максимальная глубина погружения, м 5
Потребляемый ток, А 25
Подпор, не менее, м 0,9
Условный проход шланга , мм 133
Высота насоса, мм 890
Максимальный поперечный размер, мм 450
Масса электронасоса, кг 200

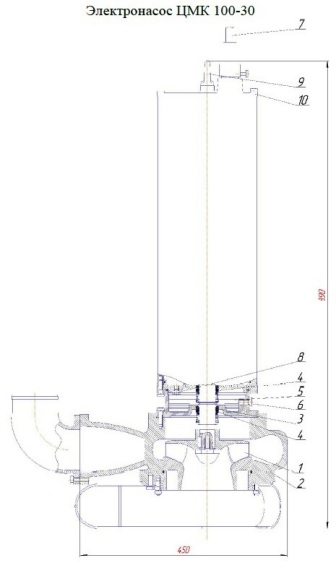

Рис.1 Габаритный чертеж электронасоса ЦМК 100-30


1.Рабочее колесо насос 2.Спиральный отвод 3.Ротор 4.Два торцовых уплотнения
5.Разделительная камера 6.Пробка (для заливки масла) 7.Токопроводящий кабель 8.Пробка (для контроля отсутствия и слива воды) 9. Рым-болт 10.Верхняя крышка

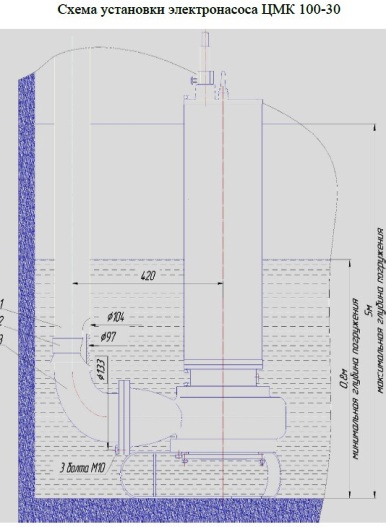

Рис.2. Схема установки электронасоса

По заказу на насос ЦМК 100-30 устанавливаются ножи для измельчения длинноволокнистых включений.
