Насос ЦМК 400-20 Технические характеристики - канализационный моноблочный насос ЦМК 400-20.
Конструктивно насос - центробежный, вертикальный, моноблочный, одноступенчатый электронасос.
Центробежный насос ЦМК 400-20 относится к мобильному насосному оборудованию и используется для перекачивания бытовых фекальных и промышленных стоков, загрязненных вод.
Насос не эксплуатируют в пожаро- и взрывоопасных условиях.

Для привода агрегатов ЦМК 400-20 используют герметизированные встроенные электродвигатели.
Типоразмер электродвигателя - трехфазный с короткозамкнутым ротором асинхронный электродвигатель мощностью 40 квт, количество оборотов 3000 в мин.
КПД насоса 60%.

В таблице №1 представлены технические характеристики канализационного насоса ЦМК 400-20.

На рисунке 1 - рабочие характеристики насоса.
На рисунке 2 - габаритный чертеж электронасоса.
На рисунке 3 - условное обозначение.
На рисунке 4 - схема установки.

Технические характеристики и параметры ЦМК 400-20
Таблица №1
Показатели Параметры
ЦМК 400-20
Подача, м³/час
- диапазон подачи
400
40-450
Напор, м
- диапазон напора
20
29-19
Электродвигатель, мощность, квт 40
Электродвигатель, частота вращения вала, об/мин 3000
Минимальная глубина погружения, м 0,9
Максимальная глубина погружения, м 10
Потребляемый ток, А 70
Подпор, не менее, м 0,9
Условный проход шланга , мм 160
Высота насоса, мм 1070
Максимальный поперечный размер, мм 460
Масса электронасоса, кг 435

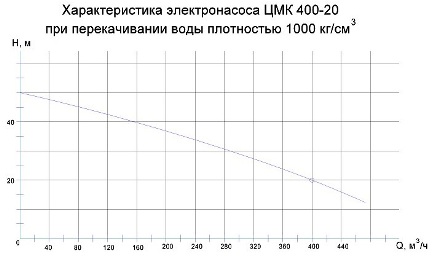

Рис.1 Рабочие характеристики электронасоса ЦМК 400-20


Рис.2 Габаритный чертеж электронасоса ЦМК 400-20


Рис.3 Условное обозначение электронасоса ЦМК 400-20

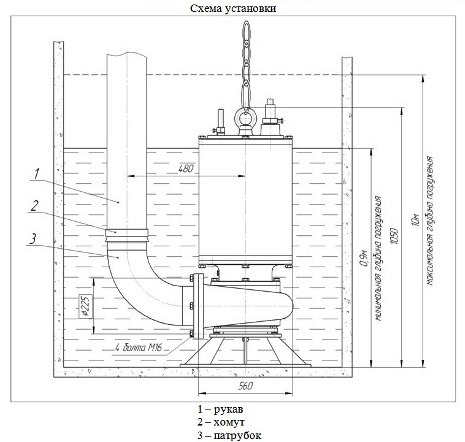

Рис.4 Схема установки

По заказу на насос устанавливаются ножи для измельчения длинноволокнистых включений.
