Насос ЦМК 60-20 с винтом-мешалкой Технические характеристики - одноступенчатый канализационный насос ЦМК 60-20 с винтом-мешалкой.
Конструктивно насос - центробежный, вертикальный, моноблочный, одноступенчатый электронасос.
Центробежный насос ЦМК 60-20 с винтом-мешалкой относится к передвижному насосному оборудованию и используется для перекачивания и промышленных и бытовых сточных вод, фекальных жидкостей, в т.ч. при аварийных ситуациях.
Насос не применяется в пожаро- и взрывоопасных условиях и помещениях.

Для привода данных насосных агрегатов ЦМК 60-20 используют встроенные герметизированные электродвигатели.
Тип электродвигателя - трехфазный с короткозамкнутым ротором асинхронный электродвигатель мощностью 12 квт, число оборотов 1450 в мин.

В таблице №1 представлены технические характеристики канализационного насоса ЦМК 60-20 с винтом-мешалкой.

На рисунке 1 - габаритный чертеж электронасоса.

Технические характеристики и параметры ЦМК 60-20 с винтом-мешалкой
Таблица №1
Показатели Параметры
ЦМК 60-20
Подача номинальная, м³/час 60
Напор номинальный, м 20
Электродвигатель, мощность, квт 12
Электродвигатель, частота вращения вала, об/мин 1450
Максимальная глубина погружения, не более, м -
Подпор, не менее, м 0,9
Условный проход шланга , мм 69
Диаметр винта-мешалки, мм 140
Высота насоса, мм 1010
Максимальный поперечный размер насоса, мм -
Потребляемый ток, А 23

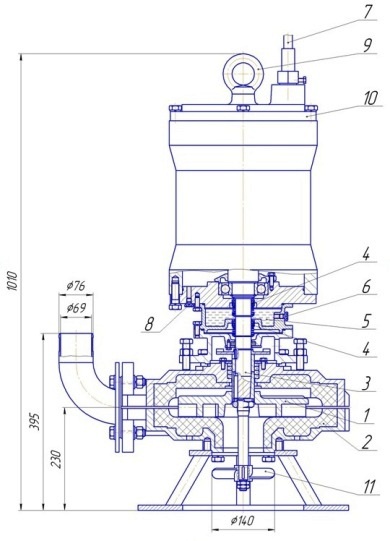

Рис.1. Габаритный чертеж электронасоса ЦМК 60-20 с винтом-мешалкой


1.Рабочее колесо 2.Спиральный отвод 3.Ротор 4.Торцовые уплотнения
5.Разделительная камера 6.Пробка (заливка и слив масла) 7.Токопроводящий кабель 8.Пробка (контроль отсутствия воды в полости двигателя) 9. Рым-болт 10.Верхняя крышка 11.Винт-мешалка
