Характеристика битумных насосов ДС-125
 |
 |
Техническая характеристика на битумные насосы типа ДС-125.
По конструктивному исполнению насосы ДС-125 - чугунные с шестернями и с обогревом.
Насос используется для перекачивания вяжущих органических материалов (различные марки битума, битумные эмульсии, гудроны, дегти, минеральные масла и др.).
Для привода ДС 125 в составе битумной станции используют трехфазные асинхронные электродвигатели с короткозамкнутым ротором.
В таблице №1 представлены технические характеристики на битумные насосы ДС-125.

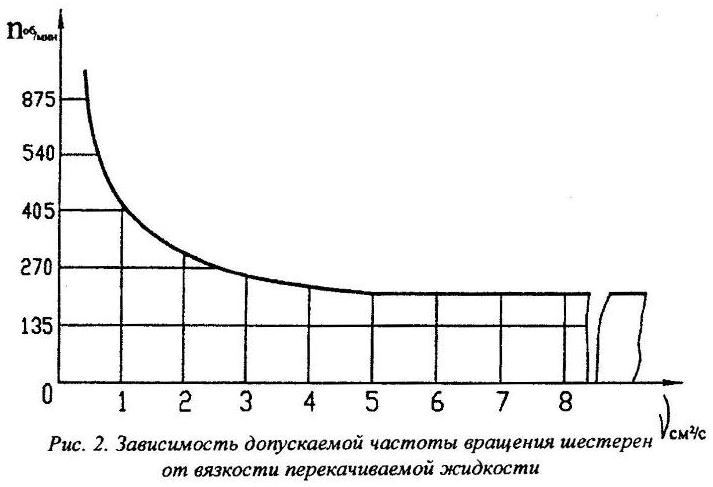

На рисунке 1 - показана зависимость частоты вращения шестерен от вязкости материала.
Габаритные размеры
Таблица №1
| Наименование | Ед. изм. | Параметры |
| Подача, не менее | м3/ч (л/с) | 30 (8,333) |
| Рабочее давление, максимально | МПа (кгс/см2) | 0,63 (6,3) |
| Номинальная частота вращения | об/мин | 450 |
| Допустимая вязкость продукта, максимально | см2/с | 3,5 |
| Допустимая частота вращения | об/мин | 415 |
| ДУ прохода на всасывании | мм | 80 |
| Высота всасывания, максимально | м | 1 |
| Допустимое давление пара, жидкостного теплоносителя при обогреве, максимально | МПа (кгс/см2) | 0,8 (8) |
| Температура теплоносителя, до | °C | 180 |
| Габаритные размеры, Д*Ш*В | мм | 436х410х457 |
| Масса насоса | кг | 128 |
Рис.1 Зависимость частоты вращения шестерен от вязкости
