Технические характеристики насоса ГРАР 160/40

+7 495 632-01-60 (многоканальный)
+7 495 366-85-29, +7 495 366-84-44, +7 495 366-84-29
Телефоны отдела продаж

Насос ГРАР 160/40 Технические характеристики - насосы грунтовые ГРАР 160/40 - одноступенчатые, двухкорпусные, горизонтальной конструкции, с односторонним вводом перекачиваемой смеси, центробежные насосы.
Основная задача двухкорпусных электронасосов ГРАР 160/40 - перекачивание абразивных гидросмесей (песчаные смеси, продукты обогащения глиноземного и горнорудного производства и др.) в строительной, горной, горнорудной, металлургической промышленности.

Для осуществления привода насоса ГРАР 160/40 используются асинхронные 3-х фазные электродвигатели с короткозамкнутым ротором (мощностью 75,0 квт).

Условное обозначение
на примере ГРАР 160/40-СП-75, где
- ГРА: грунтовый насос;
- Р: проточная часть выполнена из износостойкого полиуретана;
- 160: номинальная подача, м³/час;
- 40: номинальный напор, м;
- СП: сальниковое промывочное уплотнение;
- 75: номинальная мощность электродвигателя, квт.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица: грунтовые насосы ГРАР 160/40 - технические характеристики.

Таблица 1. Технические характеристики ГРАР 160/40
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/
агрегата
кг
ГРАР 160/40 160 40 75 1450 880
1510

КПД агрегата с эластичной муфтой 45%. Марка приводного двигателя насоса АИР250S4. ДКЗ (допускаемый кавитационный запас) - 4.5 м. Рабочий интервал подачи насоса от 80 до 200 м³/час.
Промывочная вода в сальник ГРАР 160/40 подается под давлением, превышающим на 100 кПа (1,0 кгс/см²) давление на выходе из насоса.
Корректированный уровень звуковой мощности 108 дБА.
Режим работы насоса - продолжительный S1 по ГОСТ 183-74.
Направление вращения вала по часовой стрелке, если смотреть со стороны двигателя.

Размеры фланцев всасывающего и напорного патрубка насоса ГРАР 160/40: Ду=125 мм и Ду=100 мм, соответственно.

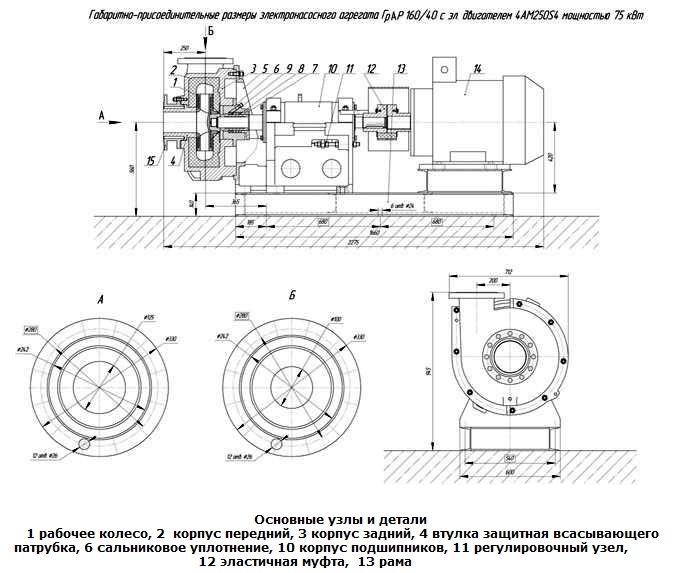

Рис.1 - габаритные и присоединительные размеры электронасоса.

Рис 1. Габаритные размеры электронасоса
