Технические характеристики насоса 1КсВ 100-100-1



Конденсатный насос 1КсВ 100-100-1 Технические характеристики конденсатного насоса 1КсВ 100-100-1.
Конденсатные насосы - многоступенчатые вертикальные центробежные насосы для перекачивания конденсата и пресной воды в тепловых сетях электростанций.
Насосы также способны перекачивать жидкие среды, сходные по своим физико-химическим свойствам с конденсатом.

Для обеспечения привода электронасосных агрегатов 1КсВ 100-100-1 используются электродвигатели трехфазные общепромышленного назначения. Привод насоса - асинхронный электродвигатель мощностью 75 квт (АИР250S2).

Электроподключение насоса
- ток переменный;
- напряжение 380 В;
- частота тока 50 Гц.

Условное обозначение
1КсВ 100-100-1 УХЛ 4, где
- 1КсВ: тип насоса (конденсатный вертикальный);
- 100: подача, м³/час;
- 100: напор, м;
- 1: конструктивное исполнение;
- УХЛ: умеренный и холодный климат;
- 4: категория размещения.

Таблица 1 - технические характеристики 1КсВ 100-100-1.
Рисунок 1 - напорная характеристика конденсатного насоса.
Рисунок 2 - габаритные и присоединительные размеры агрегата.

Таблица 1. Характеристики насоса 1КсВ 100-100-1
Марка Подача
м³/ч
Диап.
подачи
м³/ч
Напор
м
Диап.
напора
м
Двиг.
1КсВ 100-100-1
100 20-120 100 118-90 75 квт
АИР250S2

Давление на входе в конденсатный насос 1КсВ 100-100-1 - 0,69 МПа (7 кгс/см²).
Допускаемый кавитационный запас (ДКЗ) - 1,0 м.
КПД - 63%. Утечка через уплотнение - 0,03 л/час.

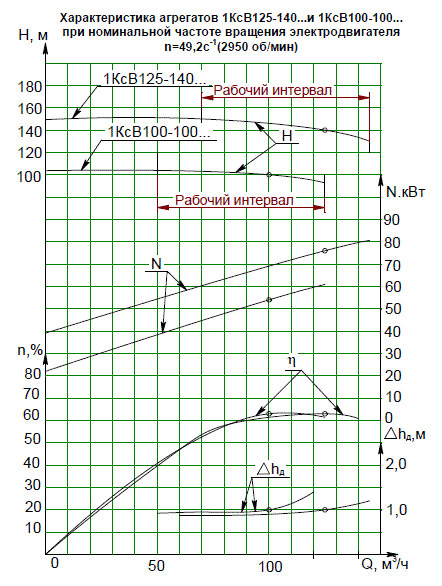

Рис 1. Рабочие характеристики 1КсВ 100-100-1

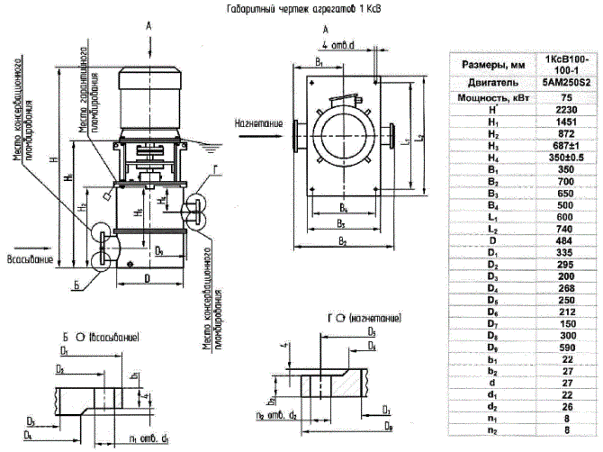

Рис 2. Габаритно-присоединительные размеры агрегата 1КсВ 100-100-1
