Технические характеристики насоса 1КсВ 125-140-1


+7 495 632-01-60 (многоканальный)
+7 495 366-85-29, +7 495 366-84-44, +7 495 366-84-29
Телефоны отдела продаж

Конденсатный насос 1КсВ 125-140-1 Технические характеристики конденсатного насоса 1КсВ 125-140-1.
Конденсатные насосы - вертикальные многоступенчатые центробежные насосы для перекачивания конденсата и пресной воды в тепловых сетях электростанций.
Насосы способны перекачивать жидкие среды, сходные по своим физико-химическим свойствам с конденсатом.

Для обеспечения электроприводом насосных агрегатов 1КсВ 125-140-1 используются трехфазные электродвигатели общепромышленного назначения. Привод насоса - асинхронный электродвигатель мощностью 90 квт, марки АИР250М2.

Электроподключение насоса
- ток переменный;
- напряжение 380 В;
- частота тока 50 Гц.

Условное обозначение
1КсВ 125-140-1 УХЛ 4, где
- 1КсВ: тип насоса (конденсатный вертикальный);
- 125: подача, м³/час;
- 140: напор, м;
- 1: конструктивное исполнение;
- УХЛ: умеренный и холодный климат;
- 4: категория размещения.

Таблица 1 - технические характеристики 1КсВ 125-140-1.
Рисунок 1 - напорная характеристика конденсатного насоса.
Рисунок 2 - габаритные и присоединительные размеры агрегата.

Таблица 1. Характеристики насоса 1КсВ 125-140-1
Марка Подача
м³/ч
Диап.
подачи
м³/ч
Напор
м
Диап.
напора
м
Двиг.
1КсВ 125-140-1
125 20-150 140 165-120 90 квт
АИР250М2

Патрубки:
- входной: Ду-200, Ру-10;
- напорный: Ду-150, Ру-16.
Давление на входе в конденсатный насос 1КсВ 125-140-1 - 7 кгс/см² (0,69 МПа).
Допускаемый кавитационный запас (ДКЗ) - не более 1,0 м.
Утечка через уплотнение - 0,03 л/час. КПД насоса - 63%.

Рис 1. Рабочие характеристики 1КсВ 125-140-1

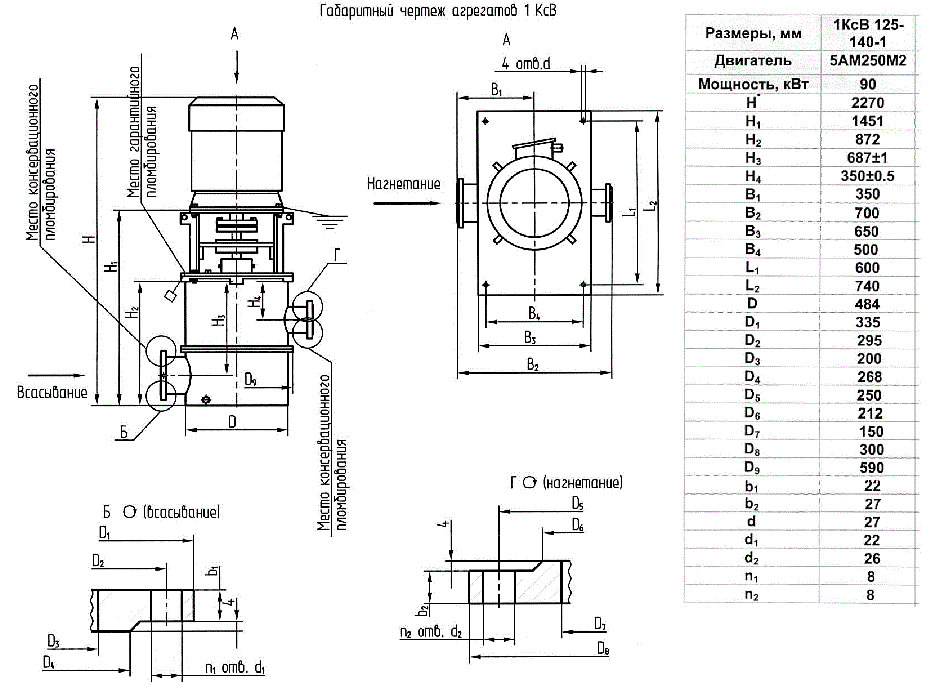

Рис 2. Габаритно-присоединительные размеры агрегата 1КсВ 125-140-1
