Конденсатный насос 1КсВ 315-160-1 Технические характеристики конденсатного насоса 1КсВ 315-160-1.
Конденсатные насосы - вертикальные многоступенчатые центробежные насосы, перекачивающие конденсат и пресную воду в тепловых сетях электростанций.
Насосы способны перекачивать жидкие среды, сходные по своим физико-химическим свойствам с конденсатом.

Для обеспечения электроприводом насосных агрегатов 1КсВ 315-160-1 используются трехфазные электродвигатели исполнения АН. Привод насоса - асинхронный электродвигатель мощностью 250 квт, марка двигателя АН280B2C-250.

Электроподключение насоса
- ток переменный;
- напряжение 380 В (660 В);
- частота тока 50 Гц.

Условное обозначение
1КсВ 315-160-1 УХЛ 4, где
- 1КсВ: тип насоса (конденсатный вертикальный);
- 315: подача, м³/час;
- 160: напор, м;
- 1: конструктивное исполнение;
- УХЛ: умеренный и холодный климат;
- 4: категория размещения.

Таблица 1 - технические характеристики 1КсВ 315-160-1.
Рисунок 1 - напорная характеристика конденсатного насоса.
Рисунок 2 - габаритные и присоединительные размеры агрегата.

Таблица 1. Характеристики насоса 1КсВ 315-160-1
Марка Подача
м³/ч
Диап.
подачи
м³/ч
Напор
м
Диап.
напора
м
Двиг.
1КсВ 315-160-1
315 95-315 160 210-160 250 квт
АН280B2C-250

Давление на входе в конденсатный насос 1КсВ 315-160-1 - 7 кгс/см² (0,69 МПа).
Допускаемый кавитационный запас (ДКЗ) - до 1,4 м. КПД насоса - 71%.
Утечка через уплотнение - 0,03 л/час.

Патрубки насоса:
- на входе Ду-300, Ру-10(16);
- напорный Ду-200. Диаметр по отверстиям крепежных болтов 310 мм.

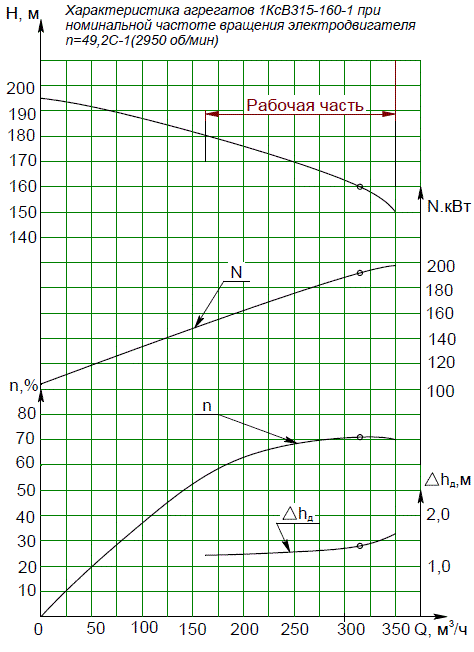

Рис 1. Рабочие характеристики 1КсВ 315-160-1

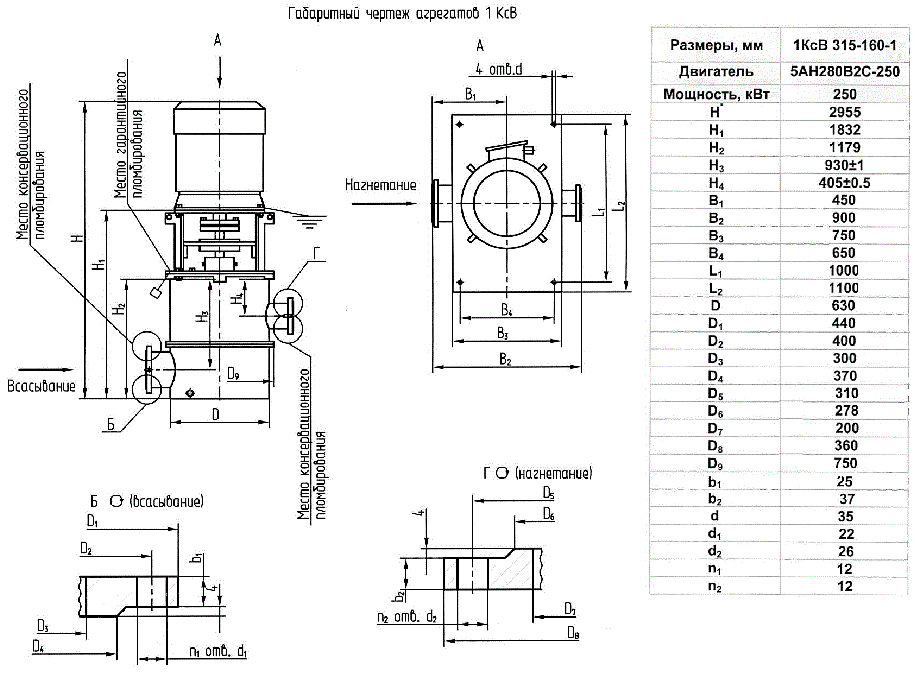

Рис 2. Габаритно-присоединительные размеры агрегата 1КсВ 315-160-1
