Насос конденсатный Кс 12-50 Технические характеристики - конденсатный насос Кс 12-50.
Горизонтальный с односторонним входом центробежный насос для перекачивания конденсата и пресной воды в тепловых сетях электростанций.
Насос также может перекачивать жидкие среды, сходные по своим физико-химическим свойствам с конденсатом.

Для осуществления привода насосных агрегатов Кс 12-50 используются асинхронные трехфазные электродвигатели общепромышленного исполнения серии АИР. Асинхронный электродвигатель мощностью 5,5 квт, АИР100L2.

Электроподключение насоса
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Условное обозначение
Кс 12-50 УХЛ 4, где
- Кс: тип насоса (конденсатный);
- 12: подача, м³/час;
- 50: напор, м;
- УХЛ: умеренный и холодный климат;
- 4: категория размещения.

Таблица 1 - технические характеристики Кс 12-50 .
Рисунок 1 - напорные характеристики на конденсатный насос.
Рисунок 2 - габаритные и присоединительные размеры.

Таблица 1. Технические характеристики Кс 12-50
Марка Подача
м³/ч
Диап.
подачи
м³/ч
Напор
м
Диап.
напора
м
Двиг.
Кс 12-50
12 7,2-18 50 51-42 5,5 квт
АИР100L2

Давление на входе в насос Кс 12-50 - 0,39 МПа (4 кгс/см²).
Допускаемый кавитационный запас (ДКЗ) - 1,6 м. КПД - 45%.

Патрубки насоса:
- входящий Ду-70, Ру-6;
- напорный Ду-40, Ру-6.

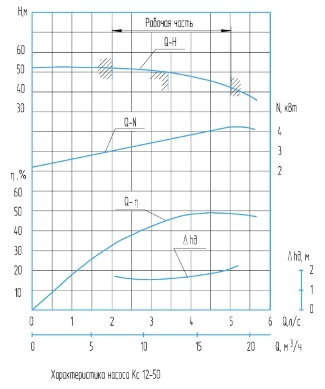

Рис 1. Рабочие характеристики насоса Кс 12-50

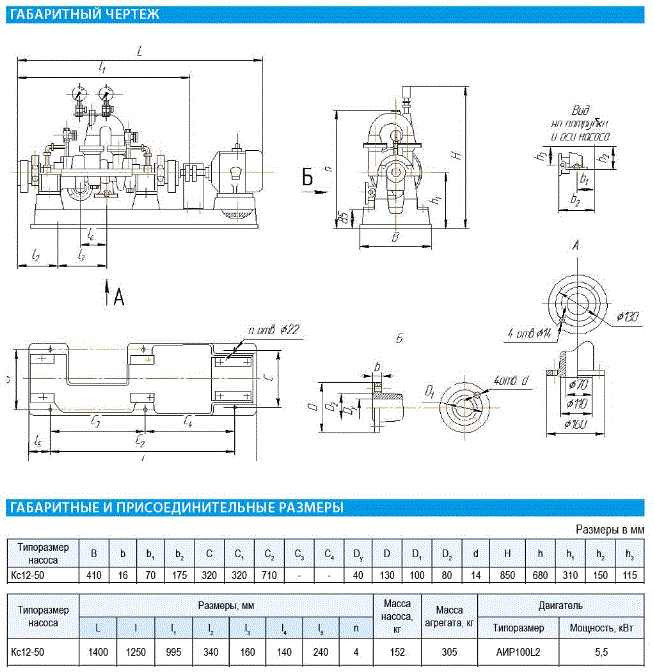

Рис.2 Чертеж, габаритные и присоединительные размеры Кс 12-50
