Технические характеристики насоса 1Кс 50-110


+7 495 632-01-60 (многоканальный)
+7 495 366-85-29, +7 495 366-84-44, +7 495 366-84-29
Телефоны отдела продаж

Насос конденсатный 1КС 50-110 Технические характеристики конденсатного насоса 1Кс 50-110.
Конденсатные насосы - с односторонним входом горизонтальные центробежные насосы для перекачивания конденсата и пресной воды в тепловых сетях электростанций.
Насосы также способны перекачивать жидкие среды, сходные по своим физико-химическим свойствам с конденсатом.

Для обеспечения привода электронасосных агрегатов 1Кс 50-110 используются электродвигатели трехфазные общепромышленного назначения. Привод насоса - асинхронный электродвигатель мощностью 30 квт (АИР180М2).

Электроподключение насоса
- ток переменный;
- напряжение 380 В;
- частота тока 50 Гц.

Условное обозначение
1Кс 50-110 УХЛ 4, где
- 1Кс: тип насоса (конденсатный);
- 50: подача, м³/час;
- 110: напор, м;
- УХЛ: умеренный и холодный климат;
- 4: категория размещения.

Таблица 1 - технические характеристики 1Кс 50-110.
Рисунок 1 - напорная характеристика на конденсатный насос.
Рисунок 2 - габаритный чертеж агрегата.
Рисунок 3 - габаритные и присоединительные размеры агрегата.

Таблица 1. Характеристики насоса 1Кс 50-110
Марка Подача
м³/ч
Диап.
подачи
м³/ч
Напор
м
Диап.
напора
м
Двиг.
1Кс 50-110
50 25-60 110 122-97 30 квт
АИР180М2

Давление на входе в насос 1Кс 50-110 - 0,98 МПа (10 кгс/см²).
Допускаемый кавитационный запас (ДКЗ) - 1,6 м. КПД - 65%. Утечка через сальник - 5-10 л/час.

Патрубки насоса:
- всасывающий Ду-125, Ру-16;
- напорный Ду-80, Ру-16.

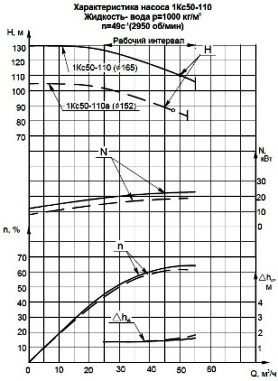

Рис 1. Рабочие характеристики насоса 1Кс 50-110

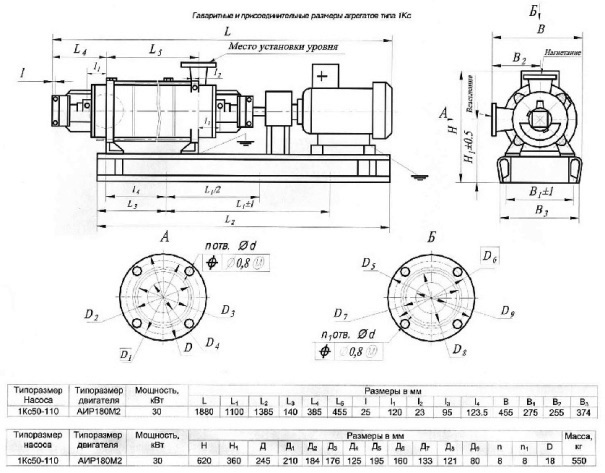

Рис 2. Габаритный чертеж агрегата
Рис 3. Габаритно-присоединительные размеры агрегата 1Кс 50-110
