Трансформаторный насос МТ 100/15
Насос трансформаторный МТ 100/15
Для систем охлаждения силовых трансформаторов стационарных установок
Характеристика:
· подача номинальная 100 м³/час;
· напор номинальный 15 м;
· двигатель 5,5 кВт (3000 об/мин);
· масса электронасоса 150 кг;
· производитель ЗАО НПО "Уралгидропром".

Общие сведения о насосе
Насос МТ 100/15 - трансформаторный герметичный центробежный насос длительного действия и наружного исполнения.
Для обеспечения привода насоса МТ 100/15 служит специальный электродвигатель мощностью 5,5 кВт.

Область применения, условия эксплуатации
Насос трансформаторный МТ 100/15 используется в системе охлаждения силовых стационарных трансформаторных установок. Осуществляет циркуляцию в системах охлаждения трансформаторов трансформаторного масла плотностью 840 кг/м³, температурой не выше 80°C и без присутствия механических примесей. Возможно кратковременное увеличение (не более 2 часов) температуры масла до 95°C.

Насос МТ 100/15 размещается снаружи на открытом воздухе и эксплуатируется при окружающей температуре в диапазоне -45°С ... +40°С.
Насос сейсмоустойчив (не более 9 баллов по шкале Рихтера), возможна его эксплуатация на высоте до 3000 м над уровнем моря.

Характеристики, конструкция насоса
Насос МТ 100-15 герметичный центробежный, режим работы продолжительный S1 (по ГОСТ 183-74).
Возможна вертикальная установка насоса (всасывающий патрубок вверх) и горизонтальная.
Материалы, используемые при изготовлении насоса – чугун, сталь (углеродистая и нержавеющая).
Климатическое исполнение насоса МТ 100/15 У1 (по ГОСТ 15150-69) - умеренный, категория размещения 1.

Характеристика насоса
Таблица 1 - техническая характеристика насоса МТ 100/15.
Рисунок 1 - габаритные и присоединительные размеры электронасоса.

Таблица 1
Параметры Значения
Подача номинальная , м³/ч 100
Диапазон подачи, м³/ч 40-110
Напор номинальный, м 15
Диапазон напора, м 20-14
Частота вращения вала, об/мин 3000
ДКЗ (номинальная подача), м, не выше 5,0
КПД, % 56
Напряжение сети, В 220/380
Ток (А) при номинальной подаче и при напряжении 220/380 В, не превышает 22,6/13,8
Соединение фаз треугольник, звезда
Мощность двигателя номинальная, кВт 5,5
Класс нагревостойкости В
Кратность пускового тока 7,3
Сопротивление изоляции обмоток статора относительно корпуса
- в практически холодном состоянии, МОм (не менее)
- при установившейся рабочей температуре, МОм (не менее)

3,2
1,0
Масса, кг, до 150

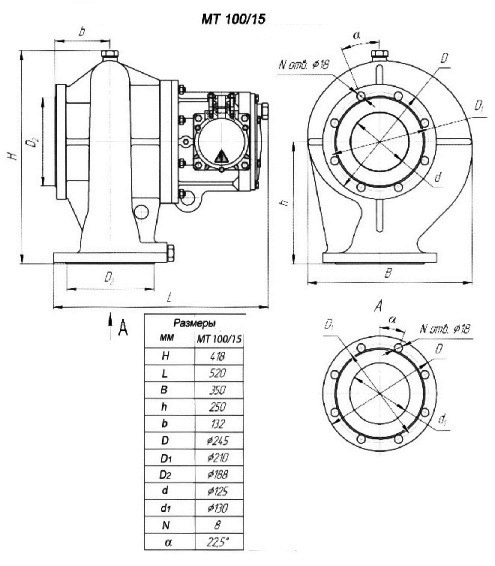

Рис.1 Габаритно-присоединительные размеры МТ 100/15
