Технические характеристики насоса 1Д1080-70

Горизонтальный насос 1Д1080-70 Технические характеристики - горизонтальные насосы 1Д1080-70 - одноступенчатые, с двухсторонним вводом и спиральным отводом перекачиваемой жидкости, центробежные насосы.
Основная цель горизонтальных электронасосов 1Д1080-70 - перекачивание воды и химически активных нетоксичных жидкостей.

Для осуществления привода насоса 1Д1080-70 используются асинхронные 3-х фазные электродвигатели с короткозамкнутым ротором.

Условное обозначение
1Д1080-70, где
- 1: первая модернизация насоса;
- Д: насос двухстороннего входа;
- 1080: номинальная подача, м³/час;
- 70: номинальный напор, м.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1 - технические характеристики пескового погружного насоса 1Д1080-70.

Таблица 1. Технические характеристики 1Д1080-70
Марка Подача
м³/ч
Напор
м
Мощность насоса
номинал.
квт
Мощность насоса
максим.
квт
Рабочее
колесо
мм
1Д1080-70 базовый 1080 70 255 296 465
исполнение "а" 1000 57 195 225 420
исполнение "б" 950 45 155 185 395

Частота вращения - 1450 об/мин. Потребляемая мощность насоса в номинальном режиме 255 квт, максимальная в пределах рабочей зоны - 296 квт.
КПД насоса: 86%. Допускаемый кавитационный запас (ДКЗ) не более 5,5 м.
Утечка через сальниковое уплотнение от 0,2 до 7 л/час.
Диапазон подачи базового насоса - 790 - 1580 м³/час, напора 75 - 63 м.

Климатическое исполнение и категория размещения горизонтального электронасоса 1Д1080-70 - УХЛ 3.1, У2 и Т2 (ГОСТ 15150-69).

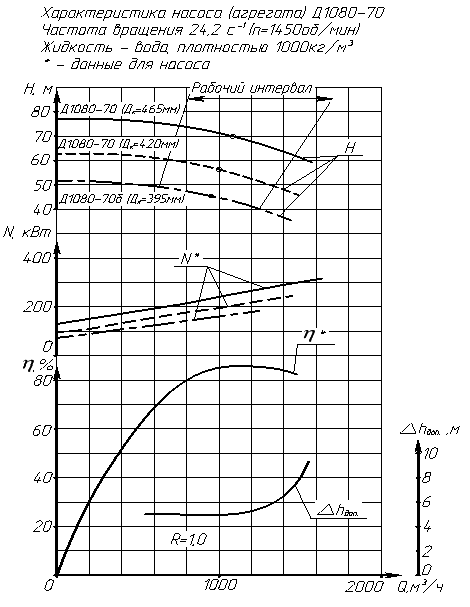

Рис. 1 - горизонтальные насосы - рабочие характеристики.

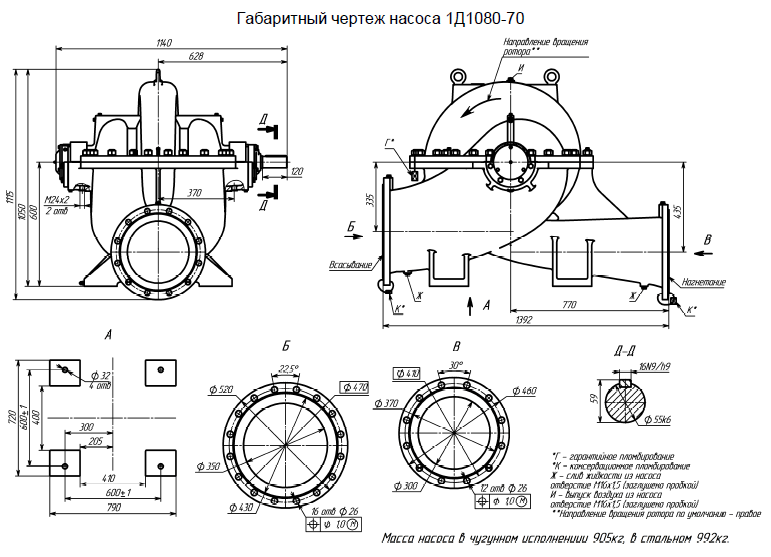

Рис.2 - габаритный чертеж электронасоса 1Д1080-70.


Рис.1 Напорные характеристики насоса


Напорные характеристики насоса

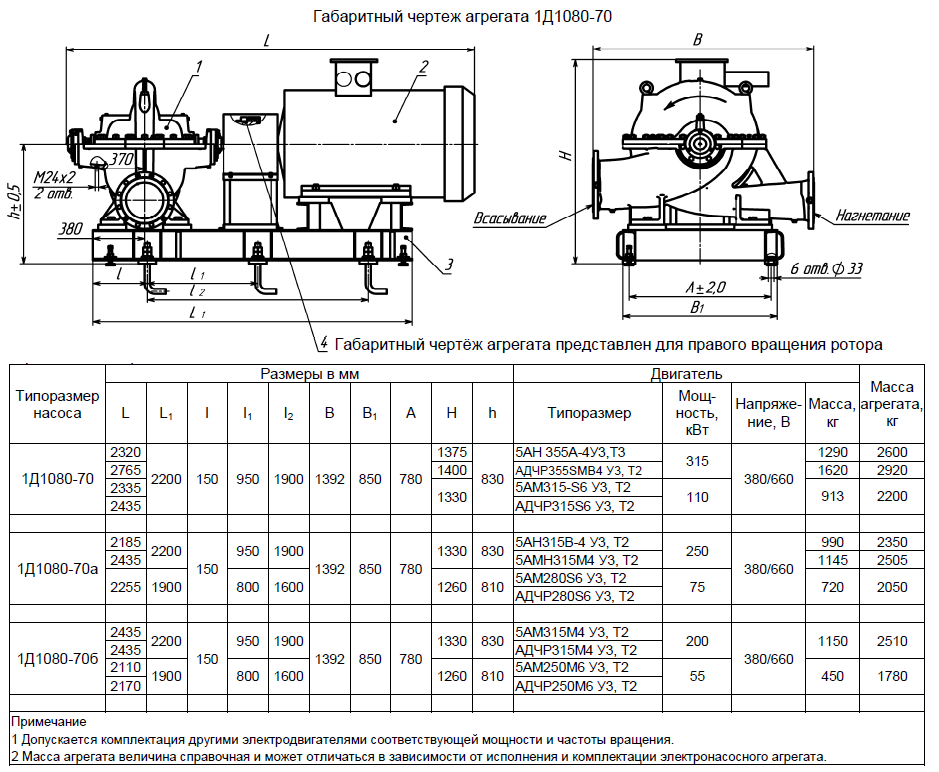

Рис.2 Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры насоса
