Технические характеристики - насос 1Д 200-90

Горизонтальный агрегат Д Технические характеристики - двухстороннего входа горизонтальный насос 1Д 200-90, предназначенный для подачи воды в системах промышленного и городского водоснабжения.
Конструктивно - одноступенчатый горизонтальный насос, оснащенный рабочим колесом центробежного типа с двухсторонним вводом перекачиваемой среды.
Привод в электронасосе трехфазный общепромышленный электродвигатель.

Производится горизонтальный насос 1Д 200-90 в базовом исполнении и с обточками "а" и "б" рабочих колес.

Рисунок 1: насос - графические напорные характеристики.

Рисунок 2: горизонтальный центробежный насос 1Д200-90 - габаритные и присоединительные размеры.

Рисунок 3: габаритные, присоединительные размеры электронасосного агрегата.


Рис.1 Напорные характеристики насоса 1Д 200-90


Напорные характеристики

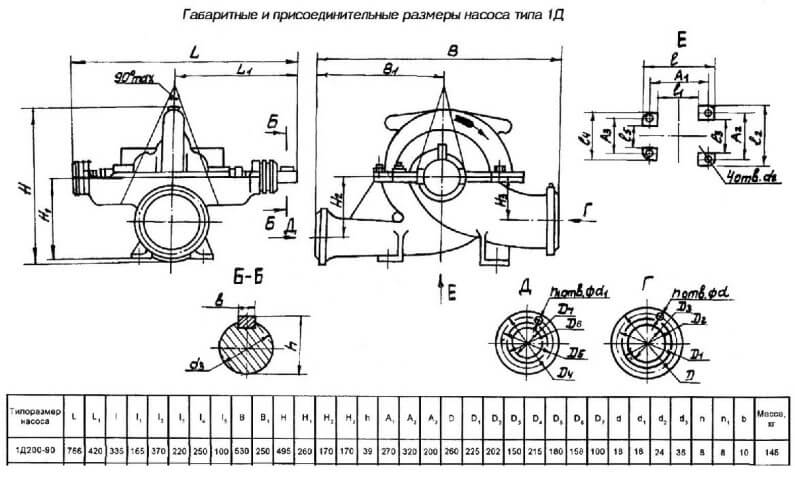

Рис.2 Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры насоса

Рис.3 Габаритные и присоединительные размеры агрегата
Габаритные и присоединительные размеры агрегата

Электронасос 1Д 200-90 по своим техническим характеристикам и параметрам заменяет горизонтальный насос Д200-95 и 4НДв.
