Технические характеристики насоса 1Гном 10-6 Д

8 (495) 632-01-60 (многоканальный)
8 (495) 366-85-29, 366-84-29, 366-84-44
Телефоны отдела сбыта ТК Электромонтаж

Насос 1Гном 10-6Технические характеристики передвижного насоса погружного 1Гном 10-6 Д.
Назначение: откачивание загрязненной воды при строительстве, дренаже котлованов и траншей, для понижения уровня грунтовых вод, орошения, перекачивания воды на объектах водоснабжения и др.
Погружной насос 1Гном 10-6 эксплуатируется в вертикальном положении. Допускаемый наклон опорной поверхности при установке насоса не может превышать 10°.

Для обеспечения привода погружного насоса моноблочного 1Гном 10-6 используется асинхронный встроенный герметизированный однофазный конденсаторный электродвигатель с короткозамкнутым ротором.

Условное обозначение насоса
1Гном 10-6 Д, 220В, где
- 10: номинальная подача, м³/час;
- 6: номинальный напор, м;
- Д: с поплавковым выключателем (датчиком уровня);
- 220В: номинальное напряжение.

Электроподключение насоса
- ток: переменный;
- напряжение: 220 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики погружных насосов 1Гном 10-6.

Таблица 1. Технические характеристики
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
1Гном 10-6 Д 10 6 0,6 3000 10

Высота насоса - 350 мм.
Максимальный поперечный размер - 220 мм.
Диапазон подачи: 4 - 11 м³/час, напора: 9 - 5,5 м.
Номинальный ток электродвигателя 3А.
КПД не менее 30%.
Напорный патрубок насоса с наружным диаметром 50 мм под шланг.

Эксплуатация электронасоса 1Гном 10-6 Д возможна в пределах всей напорной характеристики.
При наличии в насосе автоматического поплавкового выключателя в обозначении присутствует индекс "Д".

Насос работает в продолжительном режиме S1.

Рис. 1. Рабочие характеристики переносного насоса 1Гном 10-6.

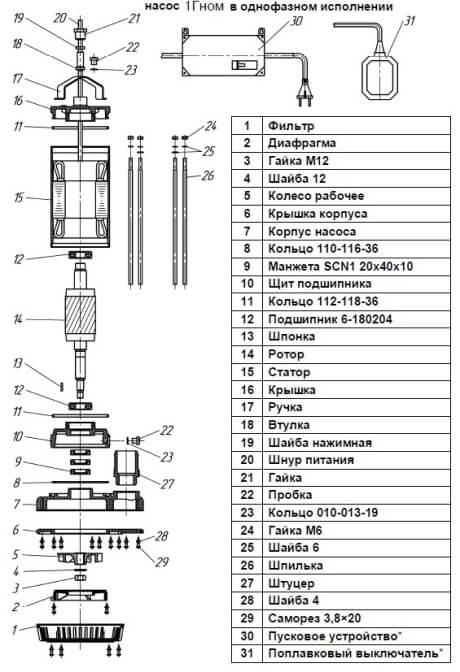

Рис. 2. Устройство однофазного электронасоса.

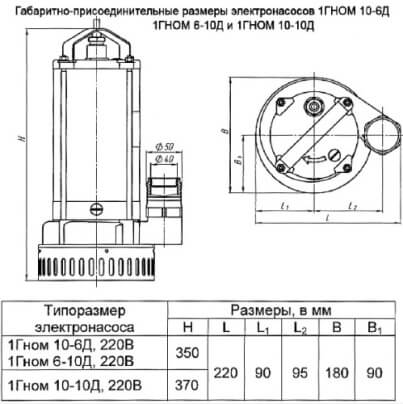

Рис. 3. Габаритные и присоединительные размеры электронасоса.


Рис.1 Рабочие характеристики



Рис.2 Устройство однофазного электронасоса



Рис.3 Габаритно-присоединительные размеры 1Гном 10-6 Д
