Технические характеристики насоса 1СВН-80АМ

Технические характеристики одноступенчатого бензинового насоса 1СВН-80АМ, предназначенного для перекачивания чистых разнообразных жидкостей, не содержащих механических примесей в различных отраслях промышленности.
Электронасос 1АСВН-80АМ включает в свой состав горизонтальный одноступенчатый насос и трехфазный асинхронный электродвигатель мощностью 5,5, 11,0 и 15 квт.

Горизонтальный насос 1СВН перекачивает дизельное топливо, бензин, керосин, пищевые продукты, растворители, кислоты, другие жидкости температурой от -40 до +50°C.

Рисунок 1: напорные графические характеристики - бензиновый насос 1СВН-80АМ.
Рисунок 2: технические характеристики насоса бензинового 1СВН-80АМ и агрегата 1АСВН-80АМ.
Рисунок 3: габаритные и присоединительные размеры насоса бензинового 1СВН-80АМ.
Рисунок 4: габаритные и присоединительные размеры агрегата 1АСВН-80АМ.

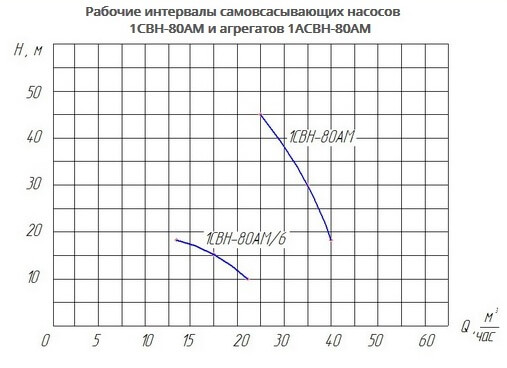

Рис.1 Напорные характеристики насосов самовсасывающих 1СВН-80АМ

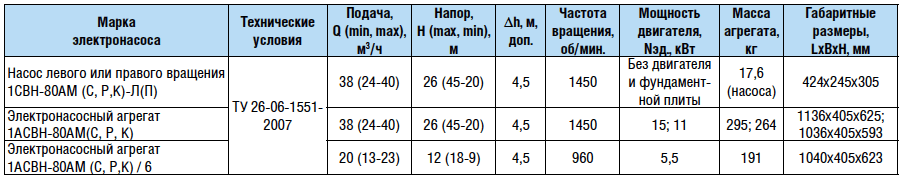

Рис.2 Технические характеристики насоса и агрегата 1АСВН-80АМ

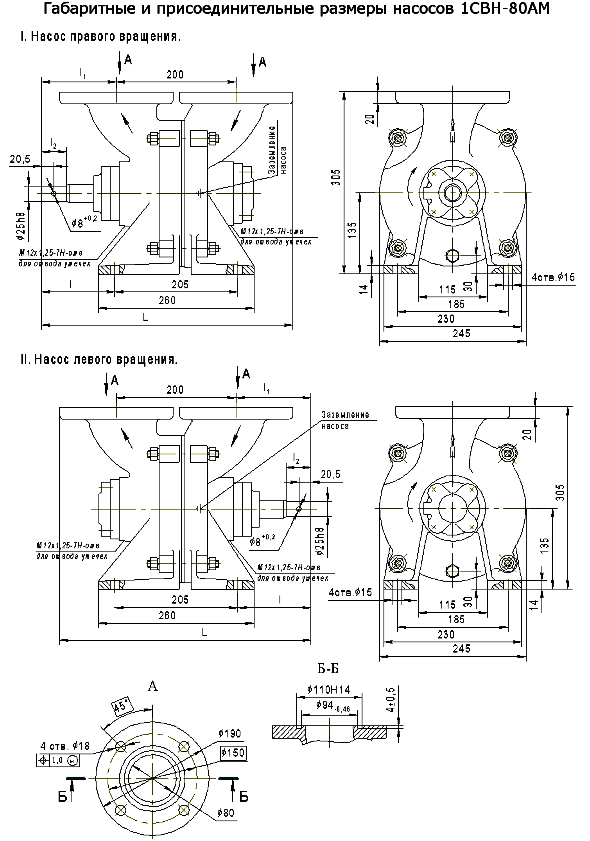

Рис.3 Габаритно-присоединительные размеры насоса 1СВН-80АМ

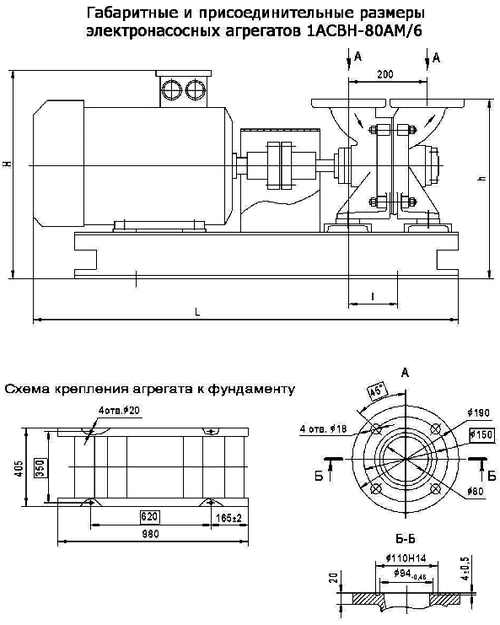

Рис.4 Габаритно-присоединительные размеры агрегата 1АСВН-80АМ
