Технические характеристики насоса АХ 50-32-160
Технические характеристики химического насоса АХ 50-32-160.
Химический насос АХ 50-32-160 для перекачивания нейтральных и агрессивных жидкостей, содержащих включения, в том числе абразивного свойства.
Технические характеристики насоса АХ 50-32-160
| Марка | Подача м³/ч |
Напор м |
Обороты об/мин |
ДКЗ м |
Мощн. кВт |
| АХ50-32-160 | 12,5 | 32 | 2900 | 3,5 | 2,6 |
| АХ50-32-160а | 11,5 | 25 | 2900 | 3,5 | 1,96 |
| АХ50-32-160б | 10 | 20 | 2900 | 3,5 | 1,36 |
Электродвигатели насоса АХ 50-32-160
| Марка | Плотность перекачиваемой жидкости, т/м³ | |||
| до 1,3 | св. 1,3 до 1,85 | |||
| Тип | кВт | Тип | кВт | |
| АХ50-32-160 | АДМ100L2, АИМ100L2 | 5,5 | АИР112М2, АИМ112М2 | 7,5 |
| АХ50-32-160а | АДМ100S2 | 4 | АДМ100L2 | 5,5 |
| АИМ100S2 | 4 | АИМ 100L2, | 5.5 | |
| АХ50-32-160б | АДМ90 L2 | 3 | АДМ100S2 | 4 |
| АИМ90L2 | 3 | АИМ100S2 | 4 | |

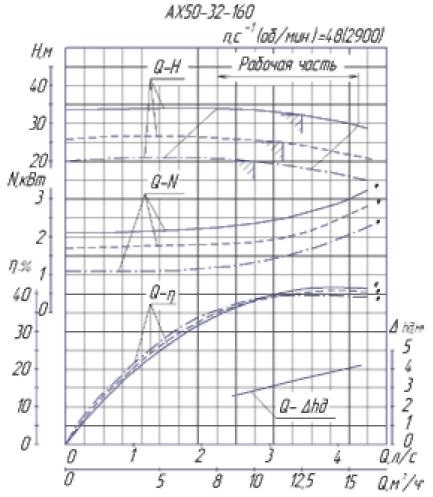

Напорная характеристика - рис 1, исполнения муфты - рис 2
Рис. 1
АХ50-32-160 - сплошная линия, АХ50-32-160а - штриховая линия, АХ50-32-160б - штрихпунктирная линия, |
Рис. 2  |
Габаритные и присоединительные размеры насоса АХ 50-32-160
| Типоразмер агрегата | Типоразмер двигателя | В | b1 | C | C2 | H | h | h1 | h2 | L | l | l1 | l2 | l3 | l4 | l5 | n | d5 | Ру МПа |
| АХ50-32-160 1АХ50-32-160 |
АИРМ112М2 | 425 (400) | 170 | 345 | 600 | 365 | 202 | 160 | 40 (8) | 980 970* | 385* 404 | 80 | 38 (44) | 150 (115) | 977 (885) 885* | 80 | 4 | 24 | 1,6 |
| АИМ112М2 | 495 | 1045 970* | |||||||||||||||||
| АДМ100L2 | 418 (400) | 170 170 170 | 339(349) | 192 (202) | 35 (8) | 936 860* | 44 | 130 (115) | 885 (860) 860* | ||||||||||
| АИМ100L2 | 467(477) | 996 920* | |||||||||||||||||
| АДМ100S2 | 339(349) | 907 830* | |||||||||||||||||
| АИМ100S2 | 467(477) | 971 895* | |||||||||||||||||
| АДМ90L2 | 317(327) | 884 790* | |||||||||||||||||
| АИМ90L2 | 447(457) | 941 865* |
Патрубки насоса АХ 50-32-160
| Типоразмер насоса | Всасывающий патрубок | Напорный патрубок | ||||||||||||
| Д | Д2 | d | d2 | d3 | n1 | b2 | Д1 | Д3 | d4 | d6 | d7 | n2 | b3 | |
| АХ50-32-160 | 160 | 102 | 50 | 125 | 18 | 4 | 15 | 135 | 78 | 32 | 100 | 18 | 4 | 13 |
