Погружной насос ЭЦВ Технические характеристики глубинных насосов ЭЦВ, предназначенных для откачивания чистой воды из артезианских скважин.

По конструктивному устройству глубинные вертикальные насосы - многоступенчатые погружные центробежные насосы.

Для осуществления привода глубинного электронасосного агрегата ЭЦВ применяется встроенный водозаполненный электродвигатель.
Типоразмер электропривода, встроенного в глубинный насос ЭЦВ, погружной асинхронный двигатель марки ПЭДВ.

Технические характеристики насосов приведены в таблице №1.
Напорные характеристики насосов - таблица №2 (рис.1).
Таблица №3 - схематическое устройство глубинного многоступенчатого насоса с описанием элементов (рис.2), схема установки электронасоса ЭЦВ в скважине (рис.3), таблица подбора станций управления "СУЗ" глубинными насосами (рис.4), габаритные и присоединительные размеры электронасосов ЭЦВ (рис.5).

Таблица 1
Технические характеристики насосов
Марка Q
м³/ч
Н
м
N
кВт
ЭЦВ4-1,5-50 армлен 1,5 50 1,1
ЭЦВ4-1,5-65 армлен 1,5 65 1,1
ЭЦВ4-1,5-80 армлен 1,5 80 1,1
ЭЦВ4-1,5-100 армлен 1,5 100 1,1
ЭЦВ4-1,5-120 армлен 1,5 120 1,1
ЭЦВ4-1,5-140 армлен 1,5 140 1,1
ЭЦВ4-2,5-35 армлен 2,5 35 1,1
ЭЦВ4-2,5-50 армлен 2,5 50 1,1
ЭЦВ4-2,5-65 2,5 65 1,1
ЭЦВ4-2,5-80 2,5 80 1,1
ЭЦВ4-2,5-100 2,5 100 1,5
ЭЦВ4-2,5-120 2,5 120 2,2
ЭЦВ4-2,5-140 2,5 140 2,2
ЭЦВ4-2,5-160 2,5 160 3
ЭЦВ4-2,5-200 армлен 2,5 200 3
ЭЦВ4-4-45 4 45 2,2
ЭЦВ4-6,5-70 6,5 70 2,2
ЭЦВ4-6,5-85 6,5 85 3
ЭЦВ4-6,5-115 6,5 115 4
ЭЦВ4-6,5-130 6,5 130 5,5
ЭЦВ4-6,5-150 6,5 150 5,5
ЭЦВ4-10-40 10 40 3
ЭЦВ4-10-55 10 55 3
ЭЦВ4-10-70 10 70 4
ЭЦВ4-10-85 10 85 5,5
ЭЦВ4-10-95 10 95 5,5
ЭЦВ4-10-110 10 110 5,5
ЭЦВ5-4-60 армлен 4 60 3
ЭЦВ5-4-75 4 75 2,2
ЭЦВ5-4-100 4 100 3
ЭЦВ5-4-125 4 125 3
ЭЦВ5-4-135 армлен 4 135 3
ЭЦВ5-4-160 4 160 4
ЭЦВ5-4-180 армлен 4 180 5,5
ЭЦВ5-4-200 армлен 4 200 5,5
ЭЦВ5-4-220 армлен 4 220 5,5
ЭЦВ5-6,5-50 6,5 50 2,2
ЭЦВ5-6,5-80 6,5 80 3
ЭЦВ5-6,5-95 армлен 6,5 95 3
ЭЦВ5-6,5-100     3
ЭЦВ5-6,5-120 6,5 120 4
ЭЦВ5-6,5-140 6,5 140 4
ЭЦВ5-6,5-170 армлен 6,5 170 5,5
ЭЦВ5-6,5-200 армлен 6,5 200 6,3
ЭЦВ5-10-50 армлен 10 50 3
ЭЦВ5-10-65 армлен 10 65 3
ЭЦВ5-10-80 армлен 10 80 4
ЭЦВ5-10-95 армлен 10 95 5,5
ЭЦВ5-10-125 армлен 10 125 6,3
ЭЦВ5-10-140 армлен 10 140 7,5
ЭЦВ6-4-70 4 70 2,2
ЭЦВ6-4-100 4 100 3
ЭЦВ6-4-130 армлен 4 130 3
ЭЦВ6-4-140 армлен 4 140 4
ЭЦВ6-4-160 4 160 4
ЭЦВ6-4-160 армлен 4 160 4
ЭЦВ6-4-190 4 190 4
ЭЦВ6-6,5-35 армлен 6,5 35 2,2
ЭЦВ6-6,5-60 6,5 60 2,2
ЭЦВ6-6,5-60 армлен 6,5 60 2,2
ЭЦВ6-6,5-75 армлен 6,5 75 3
ЭЦВ6-6,5-85 6,5 85 3
ЭЦВ6-6,5-90 армлен 6,5 90 3
ЭЦВ6-6,5-105 армлен 6,5 105 4
ЭЦВ6-6,5-120 армлен 6,5 120 4
ЭЦВ6-6,5-125 6,5 125 4
ЭЦВ6-6,5-140 6,5 140 5,5
ЭЦВ6-6,5-160 армлен 6,5 160 5,5
ЭЦВ6-6,5-185 6,5 185 7,5
ЭЦВ6-6,5-200 армлен 6,5 200 6,3
ЭЦВ6-6,5-225 6,5 225 7,5
ЭЦВ6-6,5-250 армлен 6,5 250 7,5
ЭЦВ6-6,5-275 армлен 6,5 275 9,0
ЭЦВ6-6,5-300 армлен 6,5 300 11
ЭЦВ6-6,5-325 армлен 6,5 325 11
ЭЦВ6-10-50 10 50 2,2
ЭЦВ6-10-65 10 65 3
ЭЦВ6-10-70 армлен 10 70 3
ЭЦВ 6-10-80 10 80 4
ЭЦВ6-10-80 армлен 10 80 4
ЭЦВ6-10-90 армлен 10 90 4
ЭЦВ 6-10-110 армлен 10 110 5,5
ЭЦВ6-10-120 10 120 5,5
ЭЦВ6-10-140 10 140 6,3
ЭЦВ6-10-160 10 160 7,5
ЭЦВ6-10-185 армлен 10 180 7,5
ЭЦВ6-10-200 армлен 10 200 9
ЭЦВ6-10-235 10 235 11
ЭЦВ6-10-260 армлен 10 260 11
ЭЦВ6-10-290 10 290 13
ЭЦВ6-10-350 10 350 13
ЭЦВ6-16-50 армлен 16 50 4
ЭЦВ6-16-60 армлен 16 60 4
ЭЦВ6-16-70 армлен 16 70 5,5
ЭЦВ6-16-75 16 75 5,5
ЭЦВ6-16-90 16 90 6,3
ЭЦВ6-16-100 16 100 6,3
ЭЦВ6-16-110 армлен 16 110 7,5
ЭЦВ6-16-125 армлен 16 130 9
ЭЦВ 6-16-140 16 140 11
ЭЦВ6-16-160 16 160 13
ЭЦВ6-16-190 16 190 13
ЭЦВ6-25-50 25 50 5,5
ЭЦВ6-25-60 25 60 6,3
ЭЦВ6-25-70 25 70 7,5
ЭЦВ6-25-80 25 80 7,5
ЭЦВ6-25-90 25 90 9
ЭЦВ6-25-100 25 100 11
ЭЦВ6-25-120 25 120 11
ЭЦВ8-16-80 noryl 16 80 5,5
ЭЦВ8-16-100 16 100 6,3
ЭЦВ8-16-100 noryl 16 100 6,3
ЭЦВ8-16-120 noryl 16 120 7,5
ЭЦВ8-16-140 16 140 11
ЭЦВ8-16-160 16 160 13
ЭЦВ8-16-180 16 180 13
ЭЦВ8-16-180 чл 16 180 13
ЭЦВ8-16-200 16 200 22
ЭЦВ8-16-220 noryl 16 220 17
ЭЦВ8-16-260 16 260 22
ЭЦВ8-16-280 noryl 16 280 20
ЭЦВ8-16-300 noryl 16 300 20
ЭЦВ8-25-15 noryl 25 15 2,2
ЭЦВ8-25-35 noryl 25 35 4
ЭЦВ8-25-55 25 55 5,5
ЭЦВ8-25-70 25 70 7,5
ЭЦВ8-25-90 noryl 25 90 9,0
ЭЦВ 8-25-100 25 100 11
ЭЦВ8-25-110 noryl 25 110 11
ЭЦВ8-25-125 25 125 13
ЭЦВ8-25-150 25 150 16
ЭЦВ8-25-160 noryl 25 160 20
ЭЦВ8-25-180 25 180 18,5
ЭЦВ8-25-200 noryl 25 200 20
ЭЦВ8-25-230 25 230 22
ЭЦВ8-25-250 noryl 25 250 32
ЭЦВ8-25-270 noryl 25 270 32
ЭЦВ8-25-300 25 300 32
ЭЦВ8-25-340 25 340 45
ЭЦВ8-25-400 25 400 45
ЭЦВ8-40-15 noryl 40 15 3
ЭЦВ8-40-30 нрк 40 30 -
ЭЦВ8-40-40 40 40 6,3
ЭЦВ8-40-60 40 60 11
ЭЦВ8-40-70 noryl 40 70 11
ЭЦВ8-40-90 40 90 16
ЭЦВ8-40-110 noryl 40 110 17
ЭЦВ8-40-120 40 125 22
ЭЦВ8-40-150 noryl 40 145 32
ЭЦВ8-40-160 noryl 40 160 32
ЭЦВ8-40-180 40 180 32
ЭЦВ8-40-200 40 200 45
ЭЦВ8-65-20 noryl 65 20 5,5
ЭЦВ8-65-35 noryl 65 35 9
ЭЦВ8-65-40 noryl 65 40 13
ЭЦВ8-65-55 noryl 65 55 15
ЭЦВ8-65-70 65 70 22
ЭЦВ8-65-70 noryl 65 70 18,5
ЭЦВ8-65-90 65 90 27
ЭЦВ8-65-110 65 110 33
ЭЦВ8-65-110 noryl 65 110 32
ЭЦВ8-65-125 noryl 65 125 32
ЭЦВ8-65-145 65 145 45
ЭЦВ8-65-180 65 180 45
ЭЦВ10-65-65 чл 65 65 22
ЭЦВ10-65-90 нрк 65 90 27
ЭЦВ10-65-100 чл 65 100 32
ЭЦВ 10-65-110 нрк 65 110 32
ЭЦВ10-65-125 нрк 65 125 33
ЭЦВ10-65-150 нрк 65 150 45
ЭЦВ10-65-175 нрк 65 175 45
ЭЦВ10-65-200 noryl 65 200 65
ЭЦВ10-65-225 нрк 65 225 65
ЭЦВ10-65-250 noryl 65 250 63
ЭЦВ10-65-275 нрк 65 275 75
ЭЦВ10-100-120 нро 100 120 55
ЭЦВ10-120-40 нро 120 40 22
ЭЦВ10-120-60 чл 120 60 32
ЭЦВ10-120-80 нро 120 80 33
ЭЦВ10-120-100 нро 120 100 45
ЭЦВ10-120-120 нро 120 120 55
ЭЦВ10-120-140 нро 120 140 75
ЭЦВ10-120-160 нро 120 160 75
ЭЦВ10-160-25 нро 160 25 17
ЭЦВ10-160-35 нро 160 35 22
ЭЦВ10-160-50 нро 160 50 33
ЭЦВ10-160-75 нро 160 75 45
ЭЦВ10-160-100 нро 160 100 65
ЭЦВ10-160-125 нро 160 125 80
ЭЦВ10-160-150 нро 160 150 90
ЭЦВ12-160-65 нро 160 65 45
ЭЦВ 12-160-100 нро 160 100 65
ЭЦВ12-160-140 нро 160 140 75
ЭЦВ12-160-175 нро 160 175 110
ЭЦВ12-160-200 нро 160 200 130
ЭЦВ12-200-35 нро 200 35 32
ЭЦВ12-200-70 нро 200 70 65
ЭЦВ12-200-105 нро 200 105 90
ЭЦВ12-200-140 нро 200 140 110
ЭЦВ12-210-25 нро 210 25 22
ЭЦВ12-210-55 нро 210 55 45
ЭЦВ12-250-35 нро 250 35 37
ЭЦВ12-250-70 нро 250 70 75
ЭЦВ12-250-105 нро 250 105 110
ЭЦВ12-250-140 нро 250 140 130
Таблица 2

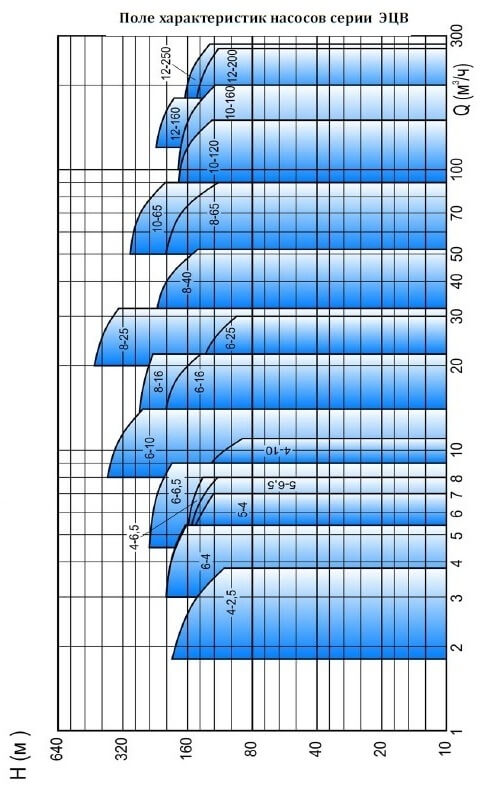

Рис.1 Напорные характеристики
Таблица 3

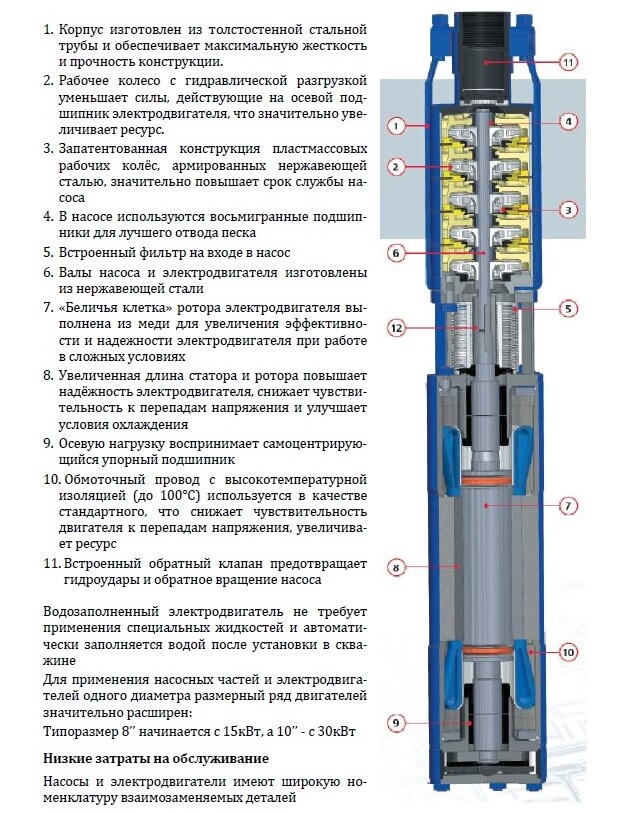

Рис.2. Схематическое изображение насоса

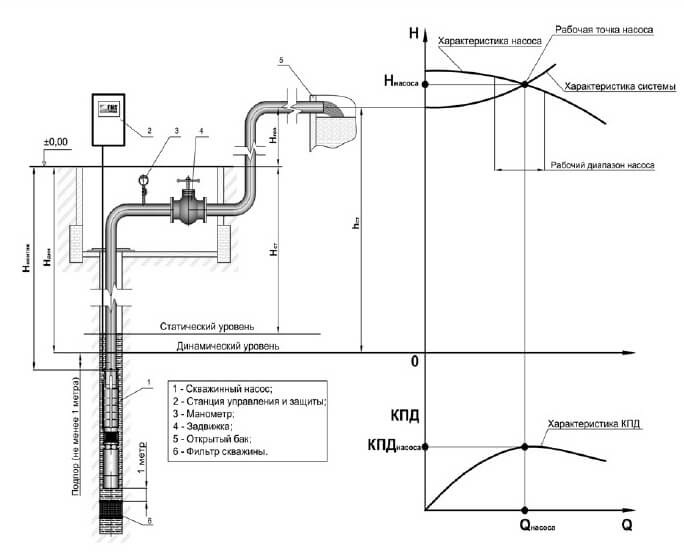

Рис.3. Схема установки насоса, характеристики насоса и сети
Чертеж погружного фекального насоса

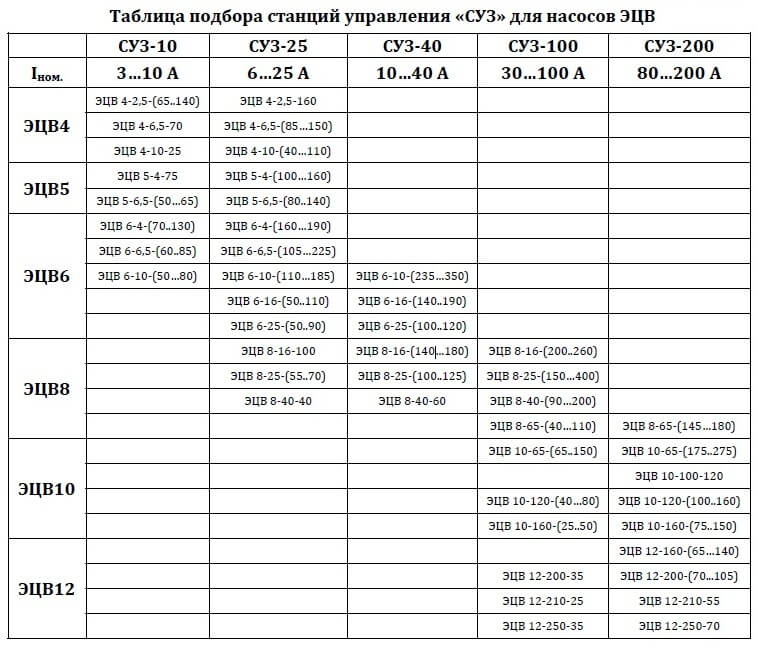

Рис.4 Таблица подбора станций управления «СУЗ» для насосов

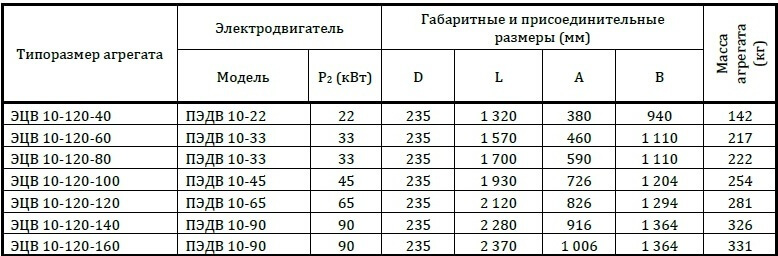

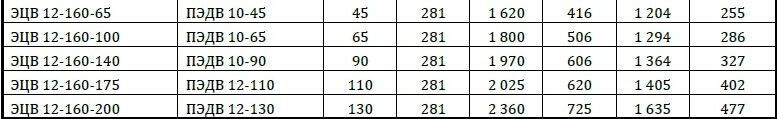

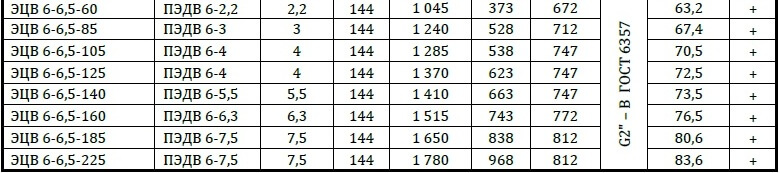

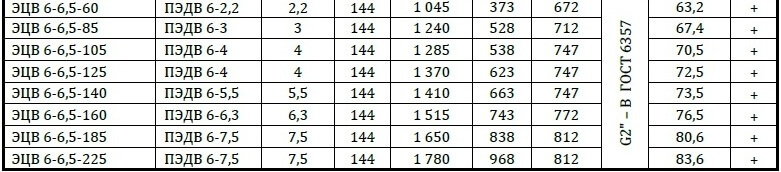

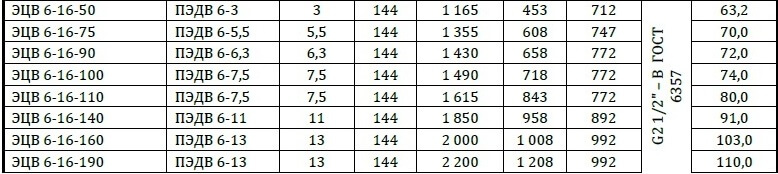

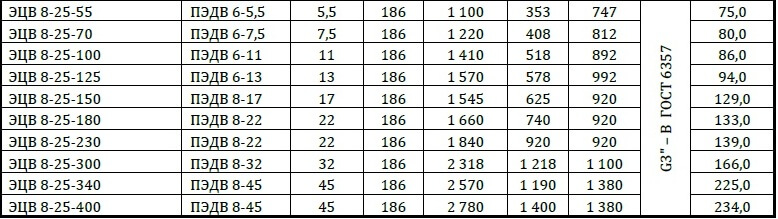

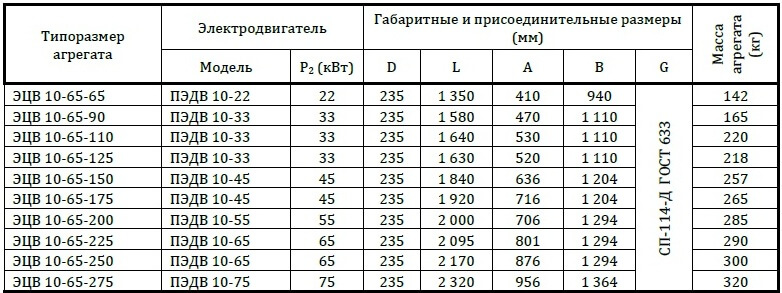

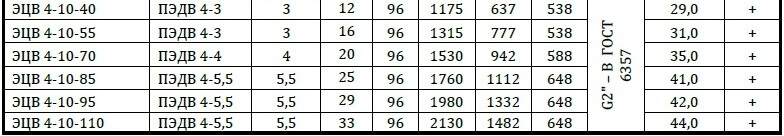

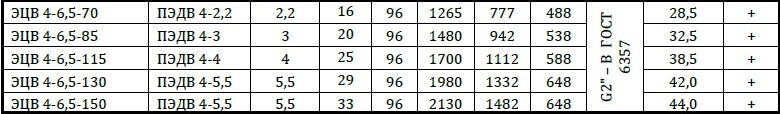

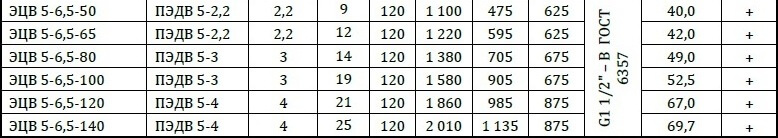

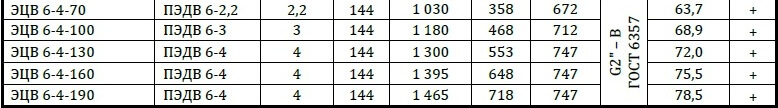

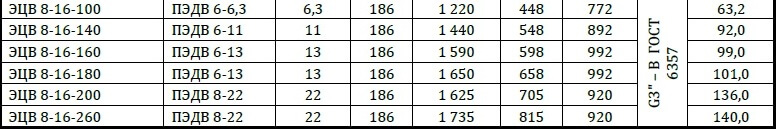

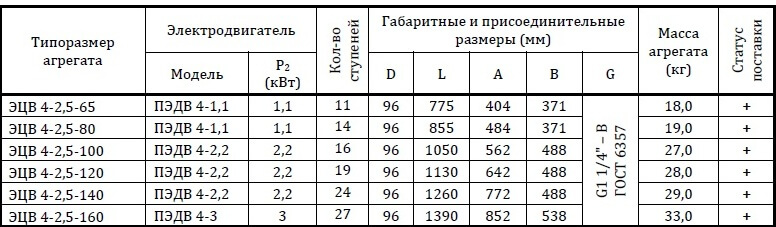

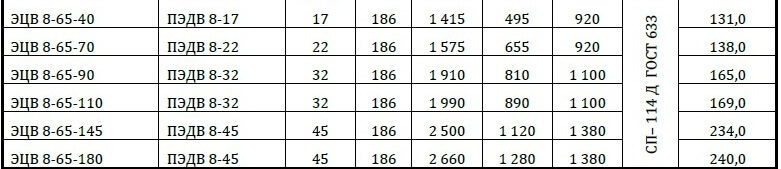

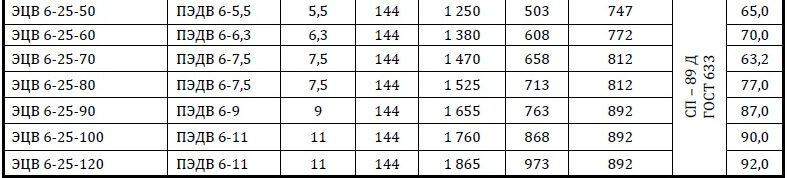

Рис.5 Габаритно-присоединительные размеры электронасосов

Производит глубинные насосы ЭЦВ отечественная производственная компания АО ГМС Ливгидромаш.
