Циркуляционный насос ЦНЛ 100/190-7.5/2 Технические характеристики циркуляционного насоса ЦНЛ 100/190-7.5/2 моноблочного, предназначенного для перекачивания технической воды в промышленных и городских системах водоснабжения, отопления и кондиционирования, орошения.

В электронасосный агрегат ЦНЛ 100/190-7.5/2 входит - консольный моноблочный циркуляционный одноступенчатый насос и трехфазный асинхронный электродвигатель мощностью 7,5 квт общепромышленного или взрывозащищенного исполнения с частотой вращения вала 2950 или 1450 оборотов в минуту.

Циркуляционный насос ЦНЛ перекачивает воду, спирт, охлаждающие и другие жидкости с максимальной температурой плюс 150°C.

Рисунок 1: напорные характеристики - циркуляционный насос ЦНЛ 100/190-7.5/2.
Рисунок 2: чертеж центробежного насоса циркуляционного ЦНЛ 100/190-7.5/2 с описанием комплектующих деталей.

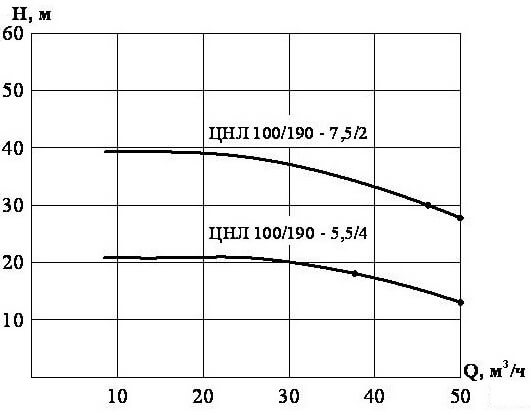

Рис.1 Напорные характеристики насоса ЦНЛ 100/190-7.5/2




Рис.2 Чертеж электронасоса ЦНЛ 100/190-7.5/2

1. Корпус 2. Фонарь 3. Рабочее колесо 4. Вал
5. Муфта 6. Гайка с левой резьбой 7. Торцевое уплотнение
8. Двигатель 9. Крепёж 10. Уплотнение из паронита
