Технические характеристики насоса ЦНЛ 65/136-2.2/2


+7 495 632-01-60 (многоканальный)
+7 495 366-85-29, +7 495 366-84-44, +7 495 366-84-29
Телефоны отдела продаж

Циркуляционный насос ЦНЛ 65/136-2.2/2 Технические характеристики одноступенчатого моноблочного циркуляционного насоса ЦНЛ 65/136-2.2/2, предназначенного для перекачивания чистой технически воды и жидких сред, имеющих сходство с водой, в промышленных и городских системах отопления, водоснабжения, кондиционирования и орошения.

В составе электроагрегата ЦНЛ 65/136-2.2/2 - одноступенчатый моноблочный вертикальный циркуляционный консольный насос и трехфазный асинхронный электродвигатель мощностью 2,2 квт в общепромышленном или взрывозащищенном исполнении. Частота вращения вала насоса 2950 оборотов в минуту.

Циркуляционный насос ЦНЛ перекачивает чистую техническую воду, спирт, охлаждающие жидкости и другие жидкости температурой не превышающей +150°C.

Рисунок 1: напорные характеристики - центробежный насос ЦНЛ 65/136-2.2/2.
Рисунок 2: чертеж насоса циркуляционного ЦНЛ 65/136-2.2/2 с описанием комплектующих деталей.

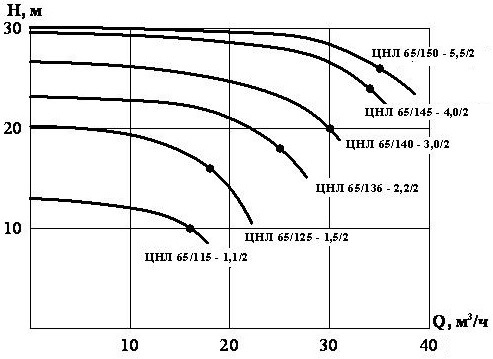

Рис.1 Напорные характеристики насоса ЦНЛ 65/136-2.2/2




Рис.2 Чертеж циркуляционного электронасоса ЦНЛ 65/136-2.2/2

1. Корпус 2. Фонарь 3. Рабочее колесо 4. Вал
5. Муфта 6. Гайка с левой резьбой 7. Торцевое уплотнение
8. Двигатель 9. Крепёж 10. Уплотнение из паронита
