Технические характеристики насоса ЭЦВ 6-16-75

Насос ЭЦВ 6-16-75 - параметры и технические характеристики:
- подача: 16 м³/час;
- напор: 75 м;
- диапазон подачи: от 14 м³/час до 19 м³/час;
- диапазон напора: от 79 до 65 м;
- внутренний диаметр обсадной трубы, не менее: 6 дюймов;
- максимальный диаметр насоса: 145 мм;
- минимальный внутренний диаметр скважины: 150 мм;
- присоединительный размер: G-2 1/2-В (ГОСТ 6357-73);
- длина насоса: L-1215 мм;
- длина двигателя: E-650 мм;
- электропривод ЭЦВ 6-16-75:
   электродвигатель ПЭДВ6-5,5;
   мощность: 5,5 квт;
   количество оборотов: 3000 в минуту;
   номинальный ток двигателя: 15А;
   КПД: 80%;
- масса электроагрегата: 58 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Для автоматического управления и защиты в режиме водоподъема насос рекомендуется комплектовать станцией управления и защиты СУЗ-25 (1-25А) или станцией "СУиЗ Лоцман+L2-25 (25А).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

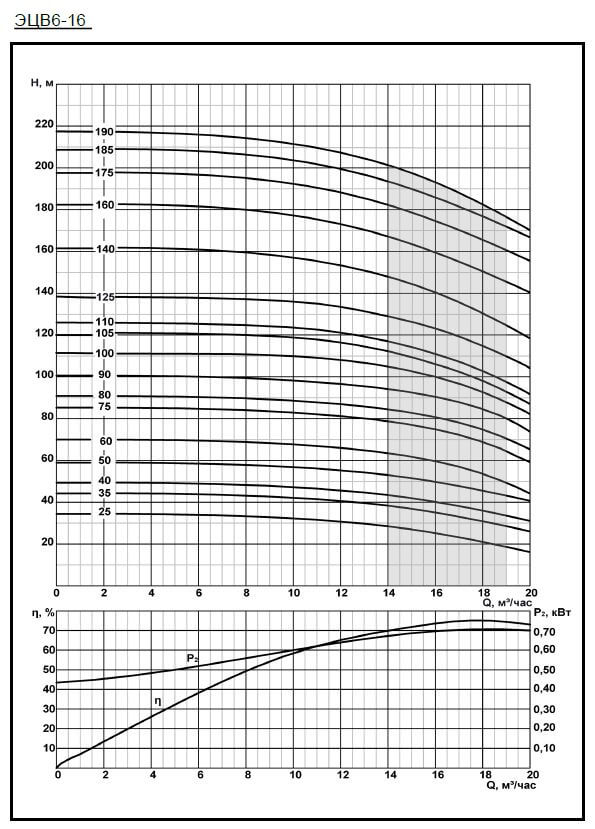

Рис. 1: напорные характеристики погружного насоса ЭЦВ 6-16-75.

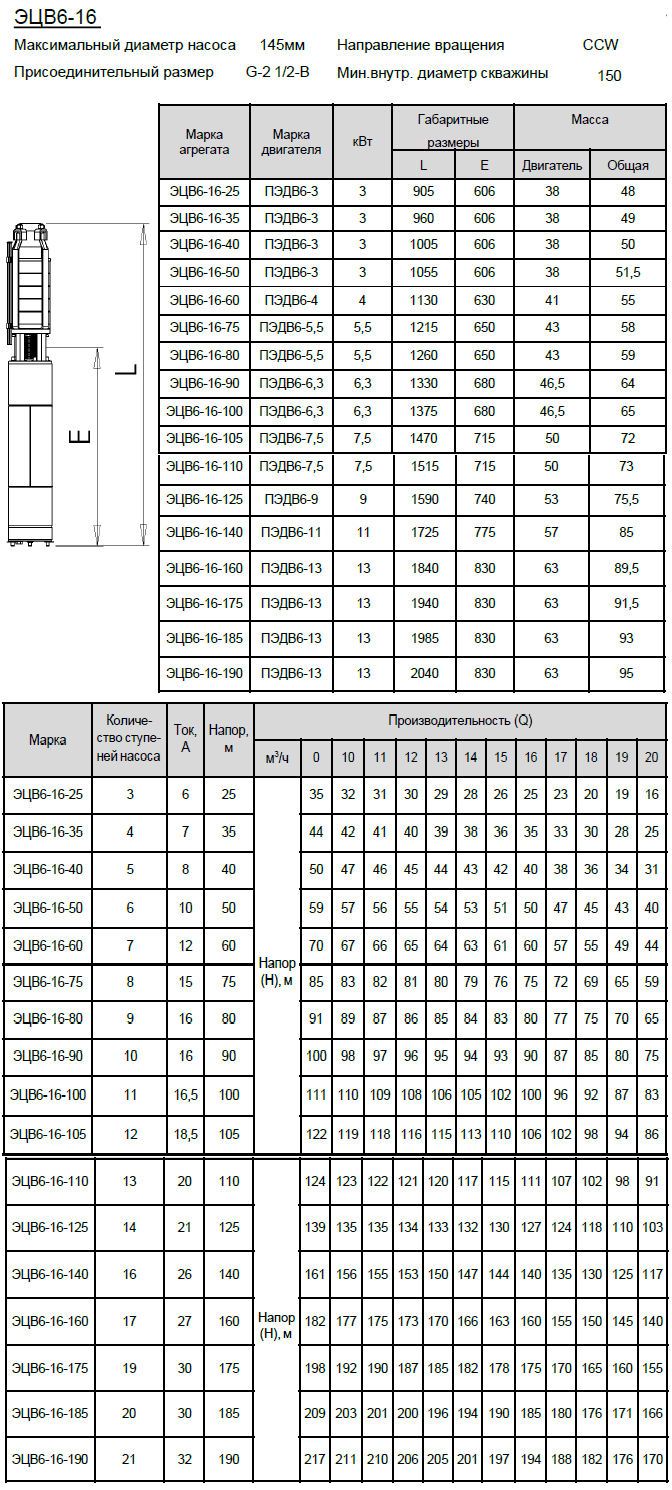

Рис. 2: присоединительные и габаритные размеры электронасоса.

Рис.1 Напорные характеристики насоса

Рис.2 Габаритные и присоединительные размеры электронасоса

Центробежный насос для скважины состоит из погружного насоса и водонаполненного приводного трехфазного двигателя марки ПЭДВ6-5,5.
Корпуса насоса и электродвигателя изготовлены из прочной нержавеющей стали. Насос ЭЦВ перекачивает чистую воду из артезианской скважины с температурой не выше 25°C.

ВНИМАНИЕ!!!
Насос ЭЦВ 6-16-75 не может работать без полного погружении в перекачиваемую воду.
