Технические характеристики - насос ЭЦВ 12-160-100 нро

Параметры и технические характеристики вертикального многоступенчатого насоса погружного ЭЦВ 12-160-100 нро:
- подача: 160 м³/час;
- напор: 100 м;
- диапазон подачи: от 120 м³/час до 180 м³/час;
- диапазон напора: от 110 до 89 м;
- внутренний диаметр обсадной трубы: 12 дюймов;
- максимальный диаметр насоса: 281 мм;
- минимальный внутренний диаметр скважины: 301 мм;
- присоединительный размер: фланец;
- длина насоса: L-1480 мм;
- длина двигателя: E-1014 мм;
- электропривод ЭЦВ 12-160-100:
   электродвигатель ПЭДВ 10-55;
   мощность: 55 квт;
   количество оборотов: 3000 в минуту;
   номинальный ток двигателя: 133А;
   КПД: 86%;
- масса электроагрегата: 246 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Для автоматического управления и защиты насос, в режиме водоподъема, комплектуется станцией управления и защиты СУЗ-200 (80-200А) или станцией "СУиЗ Лоцман+L2-160 (160А).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Рис. 1: напорные характеристики погружного насоса ЭЦВ 12-160-100 нро.

Рис. 2: габаритно-присоединительные размеры электронасоса.

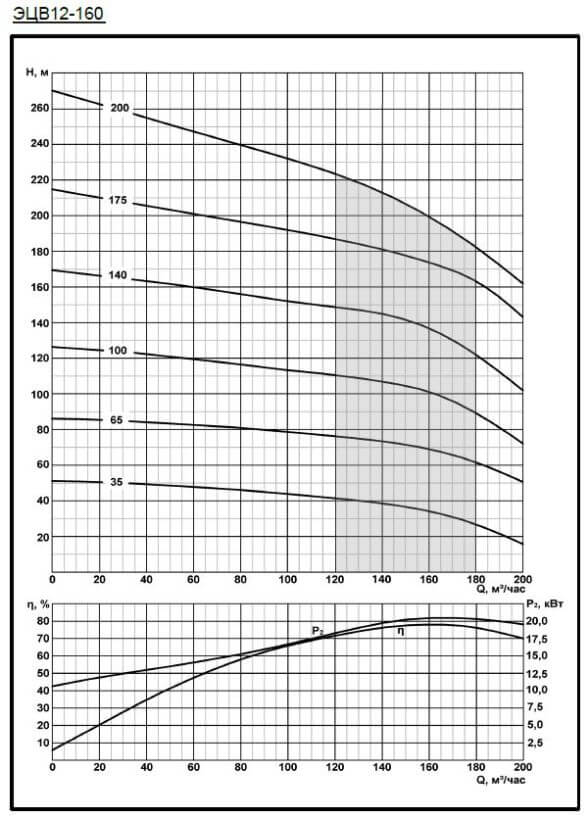

Рис.1 Напорные характеристики насоса

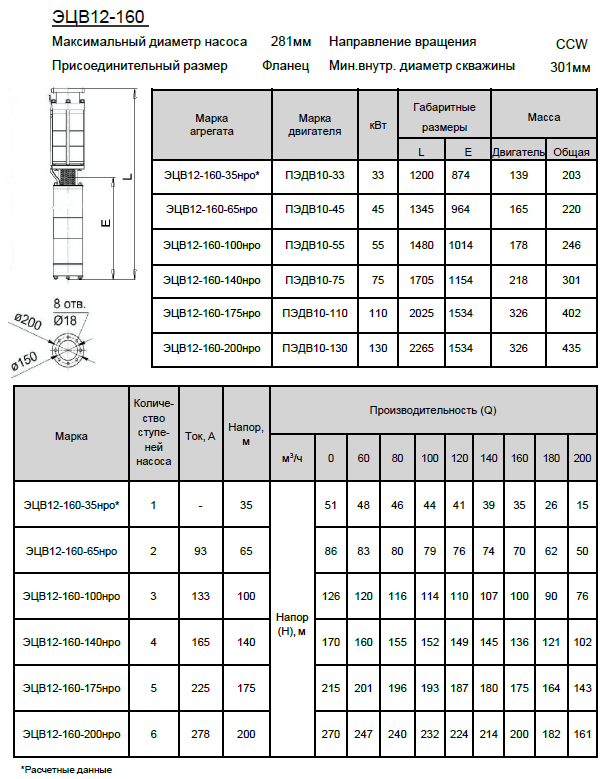

Рис.2 Габаритные и присоединительные размеры

Центробежные насосы ЭЦВ состоят из погружного насоса и водонаполненного приводного трехфазного двигателя марки ПЭДВ 10-55.
Корпуса насоса и электродвигателя изготовлены из прочной нержавеющей стали.
Насос ЭЦВ перекачивает чистую воду из артезианской скважины с температурой не выше 25°C.

ВНИМАНИЕ!!!
Насосы ЭЦВ 12-160-100 нро не могут работать без полного погружении в перекачиваемую воду.
