Фекальный насос СД Технические характеристики - фекальные насосы СМ, СД, предназначенные для перекачивания промышленных и общегородских сточных вод.

Фекальные насосы СД и СМ, по конструкции, стационарные консольные динамические центробежные насосы с рабочим колесом одностороннего входа.
Для осуществления привода фекальных агрегатов применяются электродвигатели.
Обычно, для осуществления привода сточных фекальных насосов, используют общепромышленного назначения трехфазные асинхронные двигатели АИР.

Технические характеристики фекальных насосов СД и СМ приведены в таблице №1.

На рис. 1, 2 - насосы в разрезе.

Таблица 1
Сточные массные фекальные насосы СМ
Марка Q
м³/ч
H
м
Об/мин ДКЗ
м
Давл.
на входе
кгс/см²
Проход.
сечение
мм
СМ 80-50-200-2 50 50 2900 4 2 30
СМ 80-50-200а-2 45 42 2900 4 2 30
СМ 80-50-200б-2 25 32 2900 3 2 30
СМ 80-50-200-4 25 12 1450 3 2 30
СМ 80-50-200а-4 22 9 1450 3 2 30
СМ 80-50-200б-4 20 7 1450 3 2 30
СМ 100-65-200-2 100 50 2900 4 2 40
СМ 100-65-200а-2 100 32 2900 4 2 40
СМ 100-65-200б-2 80 32 2900 4 2 40
СМ 100-65-200-4 50 12 1450 4 2 40
СМ 100-65-200а-4 45 9 1450 4 2 40
СМ 100-65-200б-4 40 8 1450 4 2 40
СМ 100-65-250-2 100 80 2900 6 2 32
СМ 100-65-250а-2 90 70 2900 5 2 32
СМ 100-65-250б-2 80 60 2900 5 2 32
СМ 100-65-250-4 50 20 1450 4 2 32
СМ 100-65-250а-4 45 17 1450 4 2 32
СМ 100-65-250б-4 40 15 1450 5 2 32
СМ 125-100-250-4 100 20 1450 3 2 50
СМ 125-100-250а-4 100 15 1450 3 2 50
СМ 125-100-250б-4 80 14 1450 3 2 50
СМ 125-80-315-4 80 32 1450 2 2 45
СМ 125-80-315а-4 72 26 1450 2 2 45
СМ 125-80-315б-4 65 20 1450 3 2 45
СМ 150-125-315-4 200 32 1450 3 2 68
СМ 150-125-315а-4 180 27 1450 3 2 68
СМ 150-125-315б-4 160 22 1450 3 2 68
СМ 150-125-315-6 100 15 960 2 2 68
СМ 150-125-315а-6 100 12 960 2 2 68
СМ 150-125-315б-6 92 10 960 2 2 68
СМ 150-125-400 200 50 1450 4 1-3.5 -
СМ 200-150-400-4 400 50 1450 7 2 80
СМ 200-150-400а-4 300 40 1450 6 2 80
СМ 200-150-400б-4 300 32 1450 7 2 80
СМ 200-150-400-6 250 22 960 6 2 80
СМ 200-150-400а-6 220 17 960 6 2 80
СМ 200-150-400б-6 200 14 960 6 2 80
СМ 200-150-500/4 400 80 1450 8 2.5 80
Сточные динамические фекальные насосы СД
Марка Q
м³/ч
H
м
Мощн.
кВт
Об/мин Вес
кг
Ду вх.
мм
Ду вых.
мм
СД 16/10 16 10 1,5 1500 180 50 40
СД 16/25 16 25 4 3000 175 40 32
СД 25/14 25 14 3 1500 190 65 50
СД 32/40 32 40 11 3000 235 50 40
СД 50/56 50 56 22 3000 355 65 50
СД 50/56а 44 46 18,5 3000 340 65 50
СД 50/56б 40 39 15 3000 320 65 50
СД 50/10 50 10 4 1500 180 80 80
СД 70/80 70 80 30 3000 285 80 55
СД 80/18 80 18 11 1500 325 100 80
СД 80/32 80 32 18,5 1500 455 100 32
СД 80/32а 68 26 15 1500 425 100 32
СД 80/32б 62 22 11 1500 350 100 32
СД 100/40 100 40 30 3000 415 80 80
СД 100/40а 90 33 22 3000 345 80 80
СД 100/40б 80 28 19 3000 330 80 80
СД 160/10 160 10 11 1000 580 150 125
СД 160/10а 145 8,3 11 1000 565 150 125
СД 160/45 160 45 37 1500 865 125 80
СД 160/45а 144 36 30 1500 780 125 80
СД 160/45б 128 30 22 1500 700 125 80
СД 250/22.5 250 23 37 1500 840 150 125
СД 250/22.5а 225 18,5 30 1500 760 150 125
СД 250/22.5б 205 16 22 1500 725 150 125
СД 450/22.5 450 22,5 75 1000 1875 200 175
СД 450/22.5а 400 18,5 55 1000 1720 200 175
СД 450/22.5б 360 16 45 1000 1140 200 175
СД 450/56 450 56 132 1500 1960 200 135
СД 450/56а 410 46 110 1500 1875 200 135
СД 450/56б 370 39 90 1500 1680 200 135
СД 450/95-2 450 95 250 1500 4075 200 150
СД 450/95-2а 400 78 200 1500 2965 200 150
СД 450/95-2б 350 65 160 1500 2855 200 150
СД 800/32 800 32 160 1000 3245 250 200
СД 800/32а 720 26,5 132 1000 2235 250 200
СД 800/32б 580 22,5 110 1000 2175 250 200

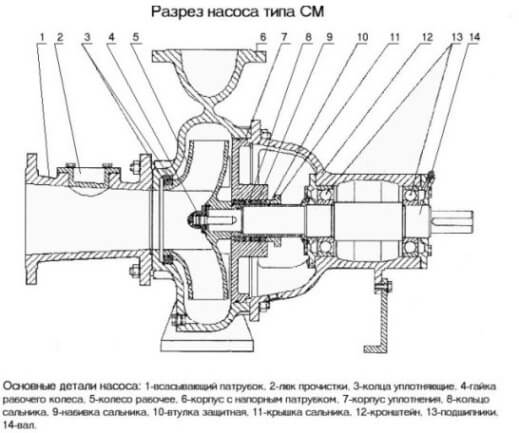

Рис.1. Фекальный насос СМ в разрезе

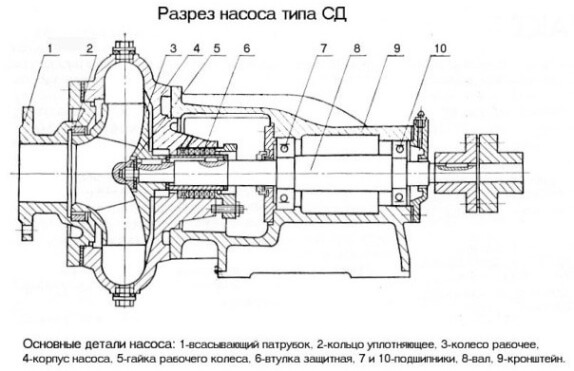

Рис.2. Фекальный насос СД в разрезе
