Дренажный насос Гном 150-30Технические характеристики передвижного погружного моноблочного насоса дренажного Гном 150-30.
Назначение электронасоса Гном 150-30 - для откачивания сточных вод и загрязненных жидкостей при строительстве, для дренажа котлованов и траншей, понижения уровня грунтовых вод, орошения, перекачивания воды на объектах водоснабжения и др.
Дренажный погружной насос Гном 150-30 должен работать в вертикальном положении при частичном или полном погружении в перекачиваемую жидкость.

Привод погружного дренажного электроагрегата осуществляет встроенный герметизированный асинхронный общепромышленный трехфазный электродвигатель с короткозамкнутым ротором.

Условное обозначение
Гном 150-30 У*, где
- 150: номинальная подача, м³/час;
- 30: номинальный напор, м;
- У*: климатическое исполнение и категория размещения.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики дренажных насосов Гном 150-30.

Таблица 1. Технические характеристики электронасоса
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
Гном 150-30 150 30 19 3000 168

Данные паспорта и руководства по эксплуатации электронасоса
Диапазон подачи - 20-200 м³/час, регулируемый запорной арматурой на выходном трубопроводе.
Глубина погружения электронасоса не менее 0,9 м, не более 5 м.
Потребляемая мощность 19квт.
Потребляемый ток 34А.
Режим работы дренажного электронасоса Гном 150-30 продолжительный S1.
Класс защиты I по ГОСТ 12.2.007.0-75.
Высота электронасоса дренажного 1050 мм.
Максимальный поперечный размер 610 мм.
Размер отверстий для резьб - М10-6Н.
Количество отверстий 3.
В качестве водоотводящего трубопровода рекомендуется использовать рукав резиновый напорный или рукав пожарный по ТУ 11-1802-74.

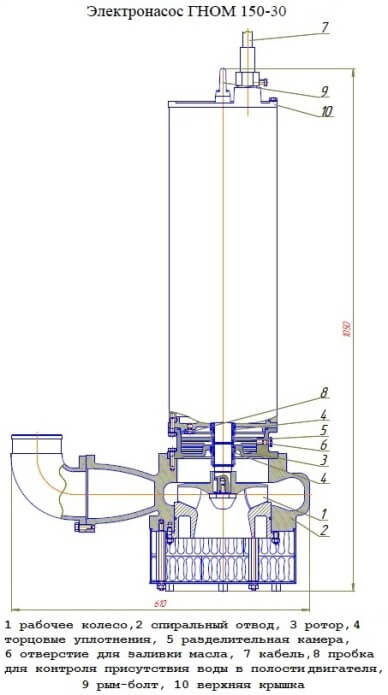

Рис. 1. Дренажный насос Гном 150-30 - габаритный чертеж.

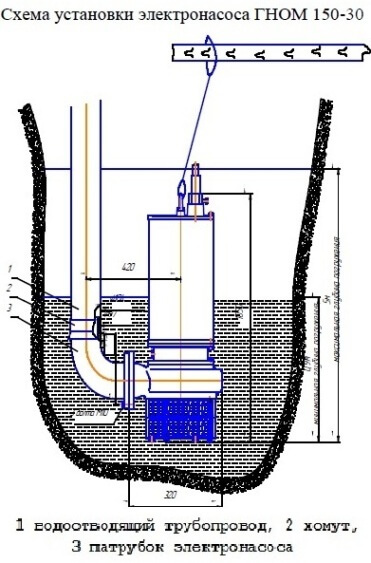

Рис. 2. Схема установки электронасоса.


Рис.1 Габаритный чертеж электронасоса



Рис.2 Схема установки дренажного электронасоса Гном 150-30
