Насос Гном 160-40Технические характеристики моноблочного высоконапорного насоса погружного Гном 160-40.
Назначение электронасоса Гном 160-40: откачивание сточных и загрязненных вод при строительстве, дренаже котлованов и траншей, для понижения уровня грунтовых вод, орошения, перекачивания воды на объектах водоснабжения и др.
Погружной насос Гном 160-40 должен эксплуатироваться в вертикальном положении при частичном или полном погружении в воду.

Привод погружного высоконапорного насоса обеспечивает герметизированный трехфазный встроенный асинхронный электродвигатель с короткозамкнутым ротором.

Условное обозначение высоконапорного насоса
Гном 160-40 У*, где
- 160: номинальная подача, м³/час;
- 40: номинальный напор, м;
- У*: климатическое исполнение и категория размещения.

Электроподключение насоса
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики погружных насосов Гном 160-40.

Таблица 1. Технические характеристики
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
Гном 160-40 160 40 49 3000 500

Рабочий интервал подач 50-180 м³/ч (регулируется запорной арматурой на напорном трубопроводе).
Потребляемый ток 91А, потребляемая мощность 49 квт.
Глубина погружения по уровень жидкости не менее 1,0 м, но не более - 10 м.
По электрозащите моноблочный высоконапорный насос соответствует I по ГОСТ 12.2.007.0-75.
Режим работы погружного агрегата Гном 160-40 продолжительный S1.
Высота погружного электронасоса 1218 мм.
Максимальный поперечный размер 509 мм.
Присоединительный диаметр отверстий для патрубка - мм.
Размер отверстий для резьб Гном 160-40 - М16.
Количество отверстий 4.
Водоотводящий трубопровод формируют из пожарного рукава по ТУ 11-1802-74 или рукава резинового ГОСТ 18698-79.

Рис. 1. Рабочие характеристики погружного насоса Гном 160-40.
Рис. 2. Габаритный чертеж электроагрегата.
Рис. 3. Схема установки.

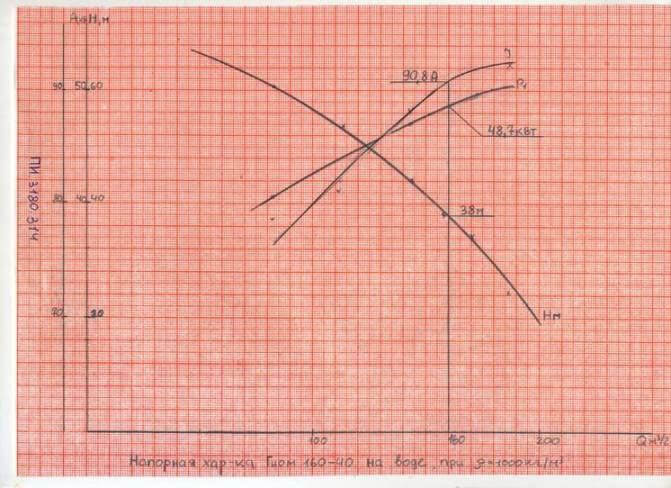

Рис.1 Рабочие характеристики

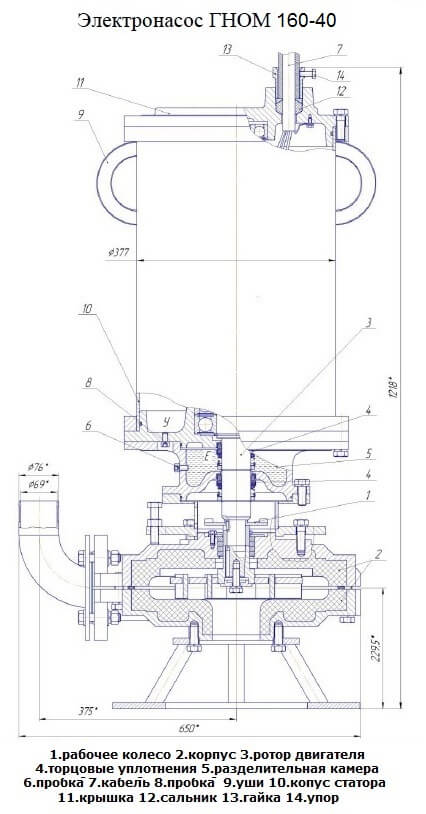

Рис.2 Габаритный чертеж погружного агрегата Гном 160-40

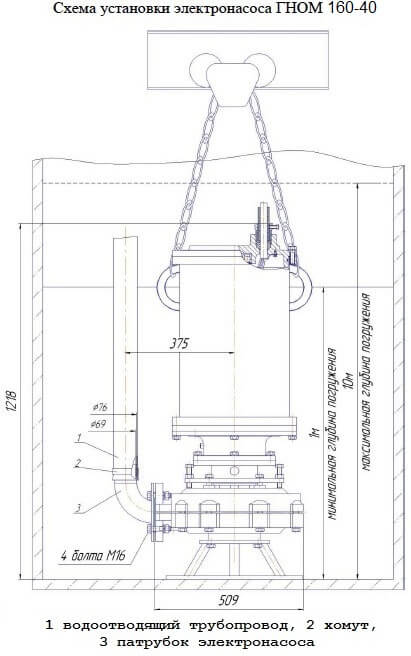

Рис.3 Схема установки электронасоса
