Технические характеристики насоса Гном 50-25 Ex

8 (495) 632-01-60 (многоканальный)
8 (495) 366-85-29, 366-84-29, 366-84-44
Телефоны отдела сбыта ТК Электромонтаж

Насос Гном 50-25 ExТехнические характеристики погружного насоса взрывозащищенного Гном 50-25 Ex.
Назначение электронасосного агрегата Гном 50-25 Ex: откачивание сточных вод и загрязненных жидкостей с примесями сырой нефти.
Погружной насос Гном 50-25 Ex должен работать в вертикальном положении при частичном или полном погружении в перекачиваемую жидкость.

Привод погружного насоса осуществляет встроенный асинхронный герметизированный электродвигатель. Привод - трехфазный взрывозащищенный электродвигатель с короткозамкнутым ротором.

Условное обозначение насоса
Гном 50-25 Ex У*, где
- 50: номинальная подача, м³/час;
- 25: номинальный напор, м;
- Ex: взрывозащищенное исполнение;
- У*: климатическое исполнение и категория размещения.

Электроподключение насоса
- ток: переменный;
- напряжение: 380/660В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики погружных насосов Гном 50-25 Ex.

Таблица 1. Технические характеристики
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
Гном 50-25 Ex 50 25 7,5 3000 130

Диапазон подачи 10-95 м³/ч, напора 33-2 м.
Потребляемый ток 14/8 А, потребляемая мощность 7,5 квт.
Глубина погружения по уровень среды не менее 0,4 м.
КПД электронасоса - 55%.
Взрывозащищенный моноблочный насос относится к взрывозащищенному электрооборудованию группы II с взрывобезопасным уровнем взрывозащиты.
Высота погружного электроагрегата Гном 50-25 Ex - 735 мм.
Максимальный поперечный размер 350 мм.
Присоединительный диаметр отверстий для патрубка - 133 мм.
Размер отверстий для резьб Гном 50-25 Ex - М10-6Н.
Количество отверстий 3.

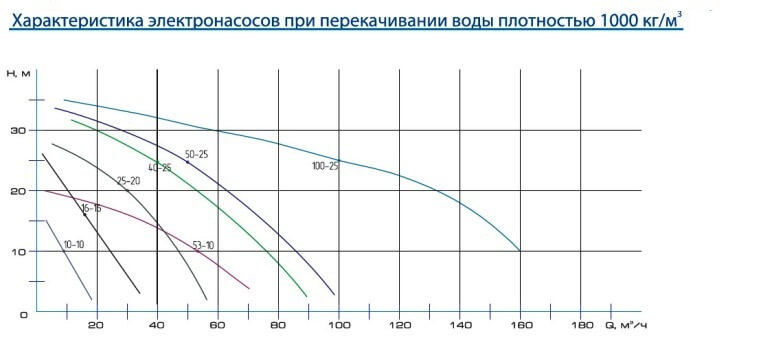

Рис. 1. Рабочие характеристики взрывозащищенного погружного насоса Гном 50-25 Ex.

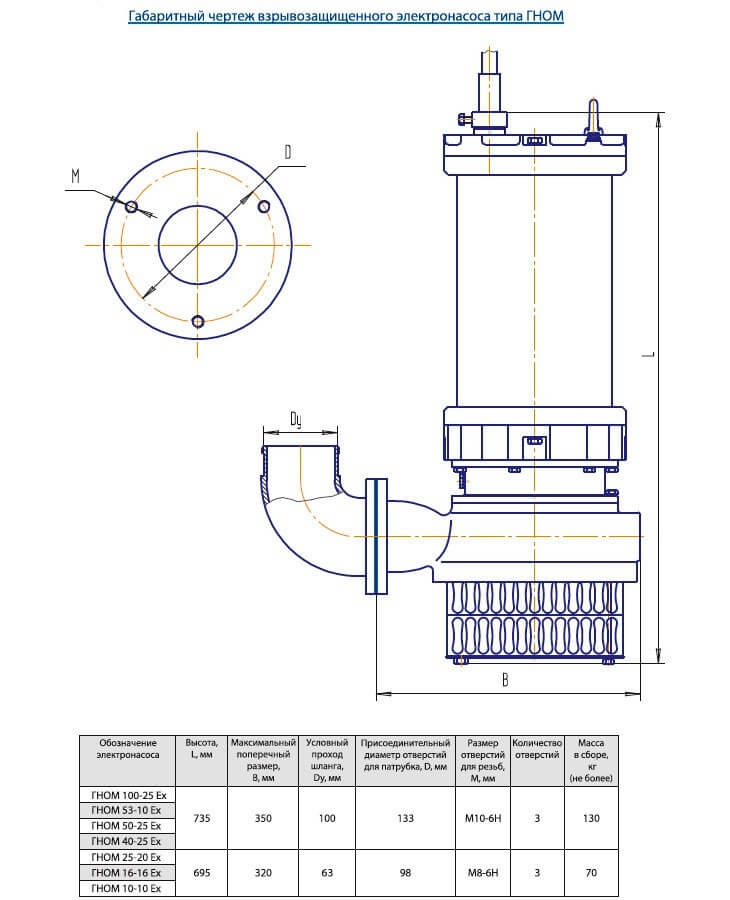

Рис. 2. Габаритный чертеж электронасоса.


Рис.1 Рабочие характеристики



Рис.2 Габаритный чертеж погружного агрегата Гном 50-25 Ex
