Технические характеристики насоса Гном 600-10

8 (495) 632-01-60 (многоканальный)
8 (495) 366-85-29, 366-84-29, 366-84-44
Телефоны отдела сбыта ТК Электромонтаж

Погружной насос Гном 600-10Технические характеристики передвижного моноблочного насоса погружного Гном 600-10.
Назначение: откачивание загрязненной воды и сточных вод при строительстве, дренаже котлованов и траншей, для понижения уровня грунтовых вод, орошения, перекачивания воды на объектах водоснабжения и др.
Погружной насос Гном 600-10 эксплуатируется в вертикальном положении при полном или частичном погружении в жидкость.

Привод погружного моноблочного насоса осуществляет встроенный асинхронный герметизированный трехфазный электродвигатель с короткозамкнутым ротором.

Условное обозначение насоса
Гном 600-10 У*, где
- 600: номинальная подача, м³/час;
- 10: номинальный напор, м;
- У*: климатическое исполнение и категория размещения.

Электроподключение насоса
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики погружных насосов Гном 600-10.

Таблица 1. Технические характеристики
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
Гном 600-10 600 10 45 3000 470

Данные из паспорта погружного насоса
Диапазон подачи Гном 600-10 от 100 до 600 м³/час. Регулировка подачи производится при помощи запорной арматуры на выходном трубопроводе.
Потребляемая мощность 45 квт. Потребляемый ток 78А, КПД - 76%.
Глубина погружения насоса не менее 0,9 м и не более 10 м.

По электрозащите моноблочный насос соответствует I по ГОСТ 12.2.007.0-75.
Режим работы электронасоса погружного Гном 600-10 продолжительный S1.
Высота насоса 1080 мм.
Максимальный поперечный размер 560 мм.
Присоединительный диаметр отверстий для патрубка 225 мм.
Размер отверстий для резьб М16-6Н.
Количество отверстий 4.
Водоотводящий трубопровод погружного агрегата формируют из рукава резинового или пожарного по ТУ 11-1802-74.

Рис. 1. Рабочие характеристики погружного насоса Гном 600-10.

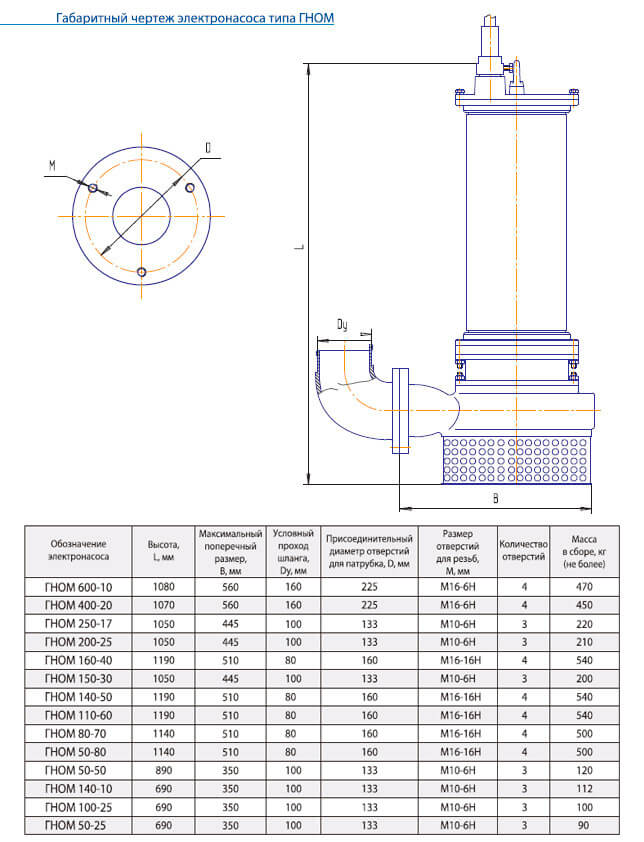

Рис. 2. Габаритный чертеж электроагрегата.


Рис.1 Рабочие характеристики



Рис.2 Габаритный чертеж погружного агрегата Гном 600-10
