Технические характеристики насоса Гном 7-7

8 (495) 632-01-60 (многоканальный)
8 (495) 366-85-29, 366-84-29, 366-84-44
Телефоны отдела сбыта ТК Электромонтаж

Насос мини Гном 7-7Технические характеристики передвижного моноблочного насоса мини Гном 7-7.
Назначение: откачивание загрязненной воды при строительстве, дренаже котлованов и траншей, для понижения уровня грунтовых вод, орошения, перекачивания воды на объектах водоснабжения и др.
Погружной насос Гном 7-7 эксплуатируется в вертикальном положении с максимальным допустимым наклоном опоры в 10°.

Привод погружного моноблочного насоса мини Гном 7-7 осуществляет асинхронный встроенный герметизированный однофазный конденсаторный электродвигатель с короткозамкнутым ротором.

Условное обозначение насоса
Гном 7-7 У*, где
- 7: номинальная подача, м³/час;
- 7: номинальный напор, м;
- У*: климатическое исполнение и категория размещения.

Электроподключение насоса
- ток: переменный;
- напряжение: 220 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики погружных мини насосов Гном 7-7.

Таблица 1. Технические характеристики
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
Гном 7-7 7 7 0,6 3000 15

Высота насоса - 360 мм.
Максимальный поперечный размер - 210 мм.
Диапазон подачи: 4 - 11 м³/час, напора - 8,5 - 2 м.
Номинальный ток электродвигателя 3А
КПД насоса не менее 30%.

Эксплуатация насоса мини Гном 7-7 возможна в пределах всей напорной характеристики.
При комплектации насоса автоматическим поплавковым выключателем в обозначении присутствует индекс "Д".

Насос работает в продолжительном режиме S1.

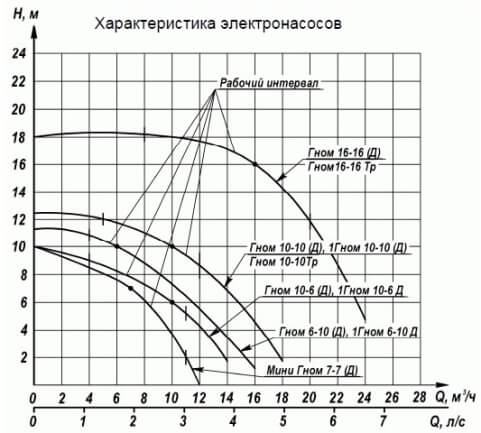

Рис. 1. Рабочие характеристики переносного мини насоса Гном 7-7.

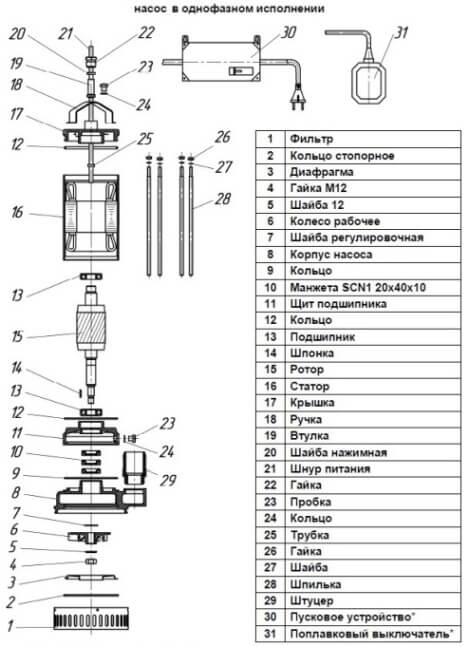

Рис. 2. Устройство однофазного электронасоса.

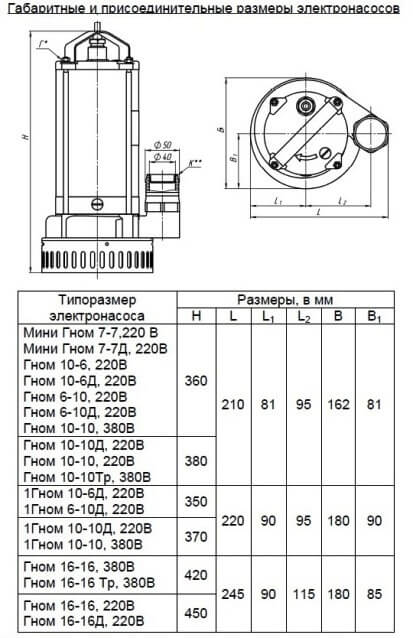

Рис. 3. Габаритные и присоединительные размеры электронасоса.


Рис.1 Рабочие характеристики



Рис.2 Устройство однофазного электронасоса



Рис.3 Габаритно-присоединительные размеры мини Гном 7-7
