Дренажный насос Гном 80-25Технические характеристики одноступенчатого моноблочного насоса дренажного Гном 80-25.
Назначение Гном 80-25 - для оперативного откачивания загрязненной или чистой воды из котлованов и траншей в гражданском и промышленном строительстве, для осушения подвалов, подземных коммуникаций, для орошения и осушения в сельском хозяйстве.
Дренажный насос Гном 80-25 должен работать в вертикальном положении при полном погружении в перекачиваемую жидкость.

Привод дренажного электронасоса обеспечивает герметизированный встроенный асинхронный трехфазный общепромышленный электродвигатель с короткозамкнутым ротором.

Условное обозначение
Дренажный электронасос Гном 80-25 У1 (5), где
- 80: номинальная подача, м³/час;
- 25: номинальный напор, м;
- У: климатическое исполнение;
- 1 (5): категория размещения.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: дренажные насосы Гном 80-25 - технические характеристики.

Таблица 1. Технические характеристики электронасоса
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
Гном 80-25 *
Гном 80-25 Тр
80 25 7,5 2900 95

* исполнение дренажного электронасоса с рубашкой охлаждения.
Диапазон подачи - 20-80 м³/час, диапазон напора 25-7,5 м.
Минимальная высота погружения насоса при работе 120 мм.
Максимальная потребляемая мощность 11,0 квт.
Номинальный ток 14,4А.
Длина кабеля 10 м.
Заправочный объем масляной камеры 550 мл.
Высота дренажного электронасоса Гном 80-25: 882 мм.
Внутренний диаметр напорного патрубка - Ду-80 мм, с наружной резьбой G 3-В (96).
КПД 35%.
Габариты: 314х314х882 мм.

Рис. 1. Напорные характеристики - дренажный насос Гном 80-25.
Рис. 2. Габаритный чертеж насосного агрегата.
Рис. 3. Габаритные и присоединительные размеры электронасоса.

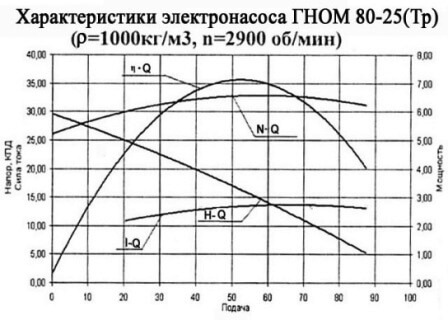

Рис.1 Напорные характеристики насоса

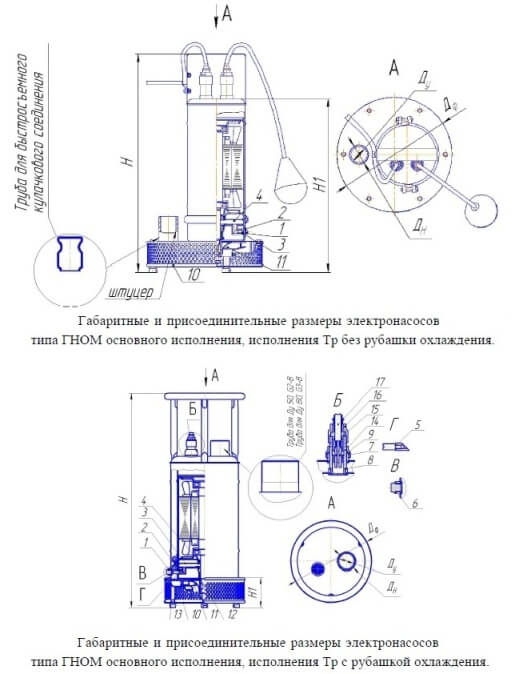

Рис.2 Габаритный чертеж дренажного электронасоса

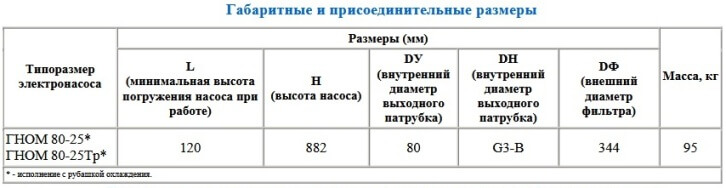

Рис.3 Габаритные и присоединительные размеры Гном 80-25
