Технические характеристики - химический насос ХЦМ

ХЦМ ХЦМВК

Технические характеристики - химический насос ХЦМ, предназначенный для перекачивания нейтральный и агрессивных жидкостей (растворы щелочей, кислот ) и др.

По конструктивному устройству насос - моноблочный бессальниковый горизонтальный центробежный насос с магнитной муфтой для надежной защиты от протечек перекачиваемой среды.

Для обеспечения привода электронасосного агрегата применяется электродвигатель.
Тип электропривода асинхронный двигатель общепромышленного или взрывобезопасного исполнения.

Технические характеристики насосов приведены в таблице №1.
Напорные характеристики насосов - таблица №2 (рис.1 - рис.6).
Таблица №3 - габаритные и присоединительные размеры насосов и агрегатов.

Технические характеристики насоса ХЦМ
Таблица 1
Марка Q
м3/час
N
м
Двиг.
кВт
Проточная часть из пропилена
ХЦМ1/10 1,0 10 0,25
ХЦМ1/10В 1,0 10 0,25
ХЦМ3/25М 3,0 25 1,5
ХЦМ3/25МВ 3,0 25 1,5
ХЦМ6/30М 6,0 30 2,2
ХЦМ6/30МВ 6,0 30 2,2
ХЦМ9/25М 9,0 25 2,2
ХЦМ9/25МВ 9,0 25 2,2
ХЦМ12/25М 12,0 25 3,0
ХЦМ12/25МВ 12,0 25 3,0
ХЦМ20/25М 20,0 25 4,0
ХЦМ20/25МВ 20,0 25 4,0
Проточная часть из нержавеющей стали 12Х18Н10Т
ХЦМ1/10ВК 1,0 10 0,55
ХЦМ3/25ВК 3,0 25 2,2
ХЦМ3/40ВК 3,0 40 4,0
ХЦМ6/30ВК 6,0 30 3,0
ХЦМ12/25ВК 12,0 25 4,0
ХЦМ30/25ВК 30,0 25 7,5
Напорные характеристики насосов
Таблица 2

Рис.1 Напорные характеристики
ХЦМ1/10

Рис.2 Напорные характеристики
ХЦМ3/25

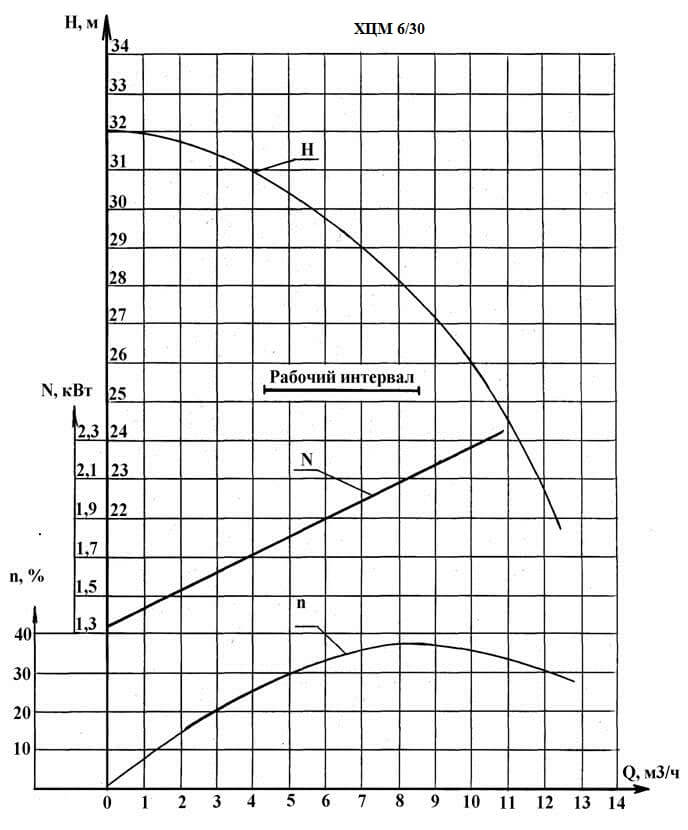

Рис.3 Напорные характеристики
ХЦМ6/30

Рис.4 Напорные характеристики
ХЦМ9/25

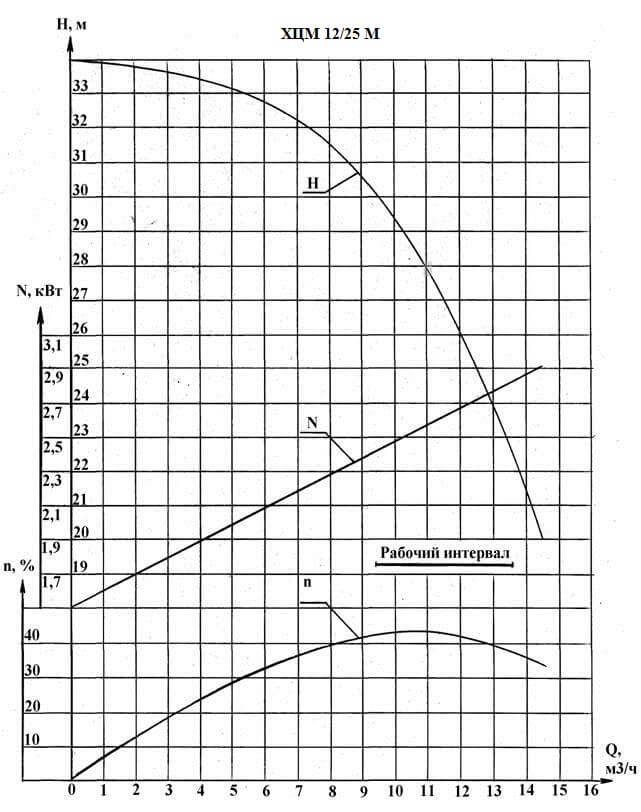

Рис.5 Напорные характеристики
ХЦМ12/25

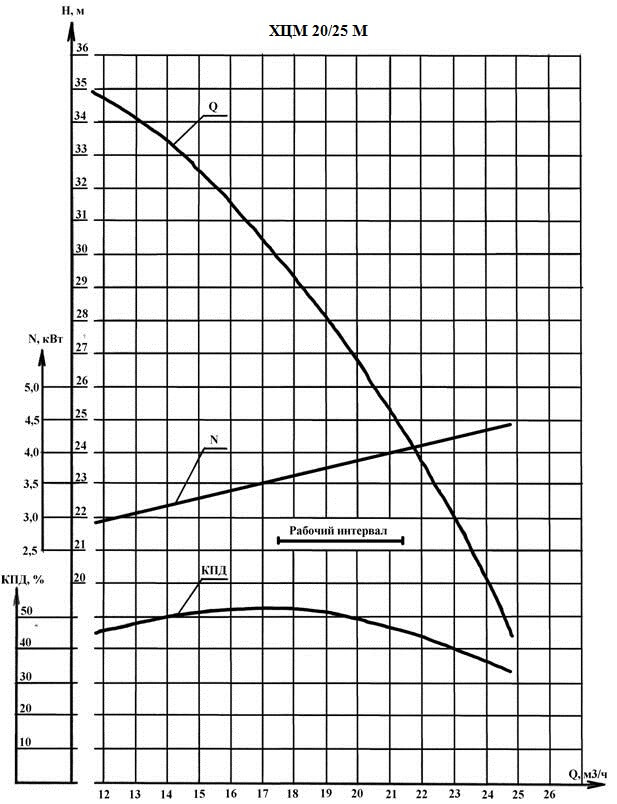

Рис.6 Напорные характеристики
ХЦМ20/25

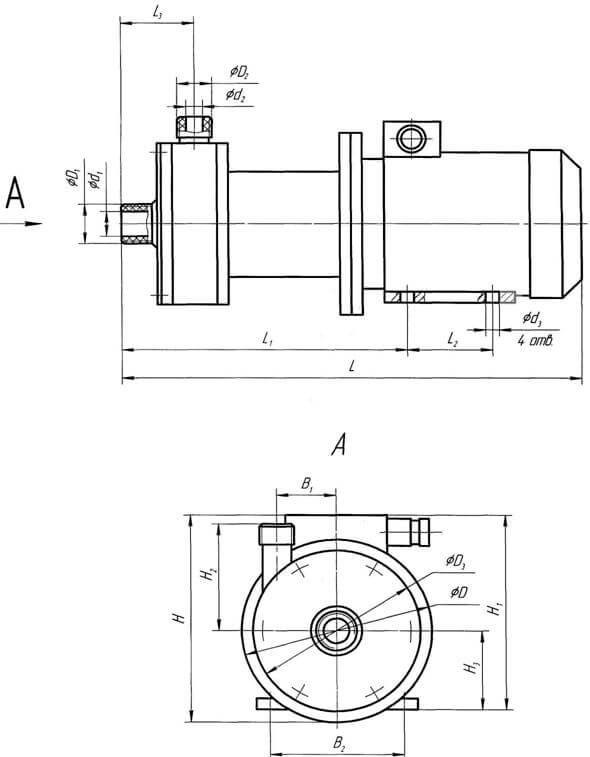

Габаритный чертеж, габаритные и присоединительные размеры

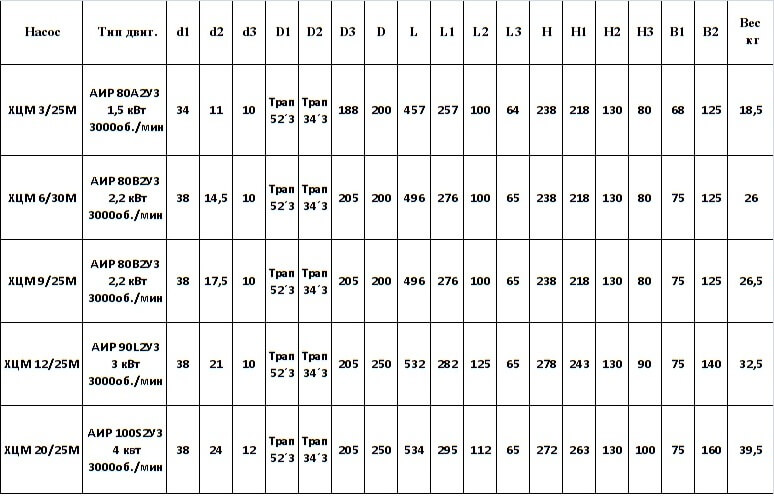

Таблица 3


Производит химические насосы ХЦМ - отечественная производственная компания АО "ОКТБ Кристалл".
