Технические характеристики насоса К 100-65-200

Технические характеристики насоса консольного К 100-65-200.
Назначение электронасоса: перекачка технической воды (не морской) и неагрессивных жидкостей, сходных с водой по химическим свойствам, плотности и вязкости.

В насосном агрегате консольный насос К 100-65-200 комплектуется электрическим приводом, в качестве которого применяется трехфазный электродвигатель.
Тип электродвигателя электронасоса - общепромышленного исполнения асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель монтируется в консольный электронасосный агрегат, укомплектованный торцовым уплотнением и предназначенный для эксплуатации во взрывоопасных условиях.

По заявке потребителя в консольный электронасосный агрегат устанавливается преобразователь частоты переменного тока на соответствующую мощность привода.

Условное обозначение
1 К 100-65-200 С(т)-У3.1, где
- 1: модификация;
- К: консольный насос;
- 100: диаметр входного патрубка, мм;
- 65: диаметр патрубка на выходе, мм;
- 200: условный диаметр рабочего колеса, мм;
- С(т): сальниковое (торцовое) уплотнение;
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение К 100-65-200
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 100-65-200.

Давление на входе в насос 0,6 МПа (6 кгс/см²). КПД - 70%.
Максимальная мощность, потребляемая насосом - 24,5 квт.
Патрубки К 100-65-200 фланцевые - входящий Ду-100, на выходе Ду-65. В обоих фланцах Ру-10.
Консольный насос в стандартном исполнении комплектуется двигателем АИР 180М2.
Допускаемый кавитационный запас (ДКЗ) не более 4,5 м.
Уровень звука на расстоянии 1 м от контура агрегата 86 дБА.
Утечка воды через сальниковое уплотнение 0,3-2,0 л/час, торцовое не более 0,03 л/час.

Насос К 100-65-200 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ РМЭК 60204-1-2007, раздел 14.

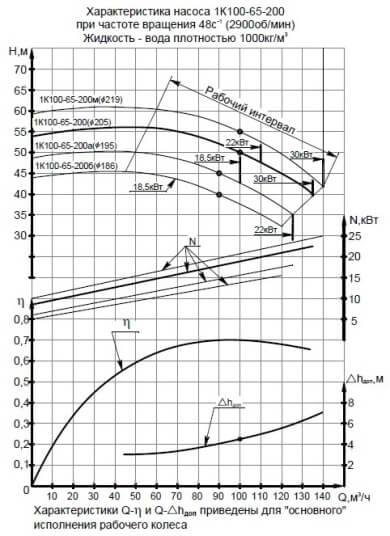

Рис. 1. Рабочие характеристики насоса (2900 об/мин).
Рис. 2. Габаритный чертеж насоса.
Рис. 3. Габаритный чертеж консольного электроагрегата

Рис.1 Рабочие характеристики насоса

Рис.2 Габаритный чертеж насоса

Рис.3 Габаритный чертеж насосного агрегата К 100-65-200
