Технические характеристики насоса К 20/18

Цены: 18 400 руб. с ндс (б/дв, б/р)
            20 670 руб. с ндс (б/дв, н/р)
        28 400 руб. с ндс (2,2 квт)

Консольный насос К 20/18Технические характеристики насоса консольного К 20/18.
Назначение электронасосного агрегата: перекачка воды и жидких сред, сходных с водой по химической активности, плотности и вязкости, в системах промышленного и городского водоснабжения.

В электронасосе центробежный консольный насос К 20/18 оснащается приводом, в качестве которого применяется трехфазный электродвигатель.
Тип привода консольного агрегата - общепромышленный асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель для компоновки электронасоса не предусмотрен, т.к. он не эксплуатируется во взрывоопасных производствах.

Условное обозначение
К 20/18 У3, где
- К: консольный насос;
- 20: номинальная подача насоса в агрегате, м³/час;
- 18: номинальный напор, м;
- У: климатическое исполнение;
- 3: категория размещения.

Электроподключение К 20/18
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 20/18.

Таблица 1. Технические характеристики насосов
Марка Подача
диапазон
м³/ч
Напор
диапазон
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 20/18 20
9,5-22
18
17-12
2,2 2900 60/78

Давление на входе в насос не более 3,5 кг/см². КПД - 55%.
Патрубки К 20/18 фланцевые - на входе Ду-50, на выходе Ду-40. У обоих фланцев Ру-6.
Консольный электронасос комплектуется асинхронным общепромышленным электродвигателем марки АИР 80В2У3. Уровень звука на расстоянии 1 м от контура электронасоса с указанным электроприводом 85 дБА.
Допускаемый кавитационный запас (ДКЗ) не более 4,0 м.

Внешняя протечка через сальниковое уплотнение до 2 л/час.

Насос К 20/18 должен комплектоваться только сертифицированным электродвигателем и должен отвечать соответствующим требованиям ГОСТ.

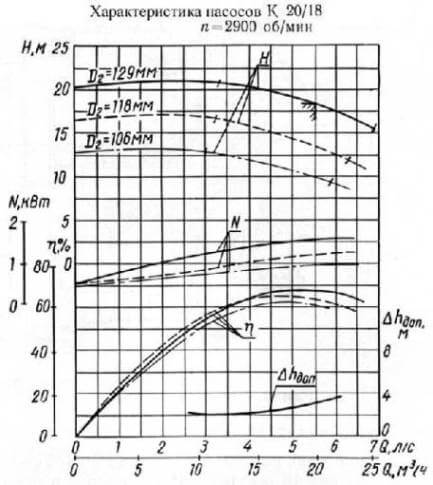

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

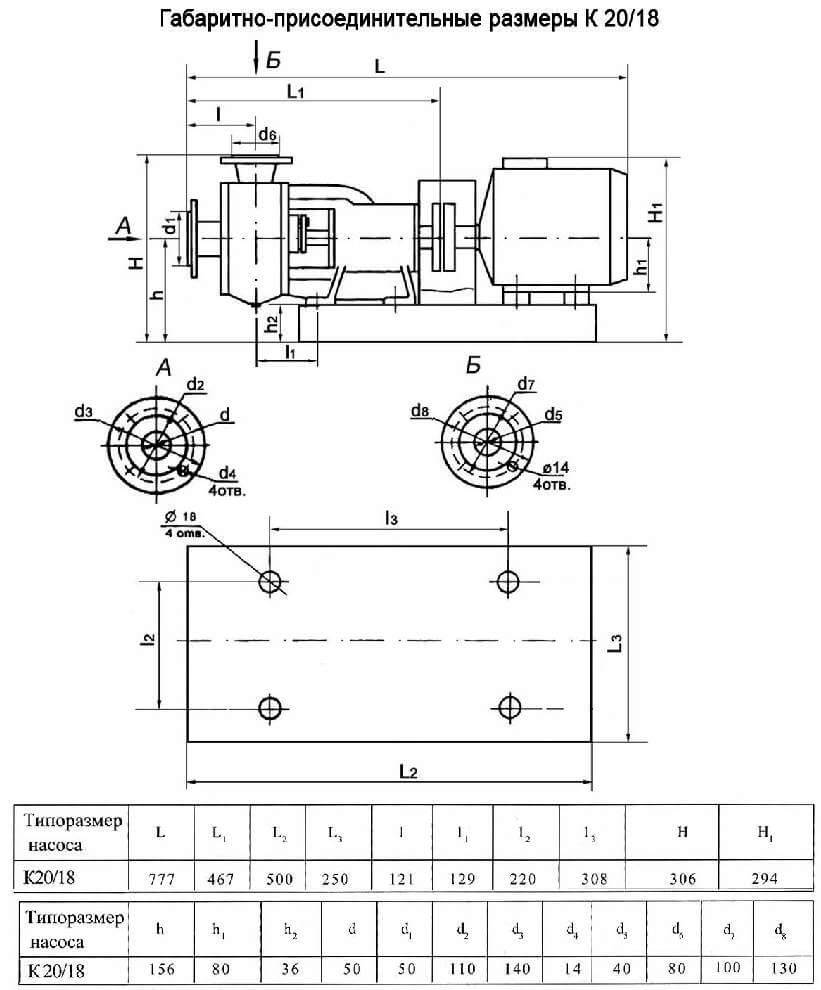

Рис. 2. Габаритный чертеж консольного электронасоса.


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритный чертеж насосного агрегата К 20/18
