Технические характеристики насоса КМ 100-65-250

Цены: 233 870 руб. с ндс (37 квт)
           300 730 руб. с ндс (45 квт)

Консольный моноблочный насос КМ 100-65-250Технические характеристики моноблочного насоса консольного КМ 100-65-250.
Назначение электронасоса: перекачка технической воды и неагрессивных жидкостей, схожих с водой по основным свойствам (вязкость, химическая активность, плотность).

В электроагрегате моноблочный консольный насос КМ 100-65-250 комплектуется трехфазным двигателем, в качестве которого применяется общепромышленный электродвигатель.
Тип привода электроагрегата - асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель в консольный моноблочный насосный агрегат не устанавливается, т.к. он не предназначен для эксплуатации во взрывоопасных помещениях.

Условное обозначение
КМ 100-65-250 C(т)-У3.1, где
- КМ: консольный моноблочный насос;
- 100: диаметр входного патрубка, мм;
- 65: диаметр патрубка на выходе, мм;
- 250: условный диаметр рабочего колеса, мм;
- С(т): сальниковое (торцовое) уплотнение;
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение КМ 100-65-250
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов КМ 100-65-250.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
КМ 100-65-250 100 80 45 2900 330
КМ 100-65-250"а" 90 67 37 2900 310

КПД 68%. Мощность максимальная, потребляемая насосом 32,5 квт.
Давление на входе в насос 6 кгс/см² (0,6 МПа).
КМ 100-65-250 с фланцевыми патрубками - на входе Ду-100, Ру-6 кгс/см², на выходе Ду-65. В обоих фланцах РУ-10.
Консольный моноблочный насос в базовом исполнении комплектуется двигателем АИР200L2Ж. Уровень звука на расстоянии 1 м от контура агрегата 85 дБА.
ДКЗ (допускаемый кавитационный запас) до 4,5 м.
Утечка жидкости через сальник до 3,0 л/час, через торцовое уплотнение до 0,03 л/час.

Насос КМ 100-65-250 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ.

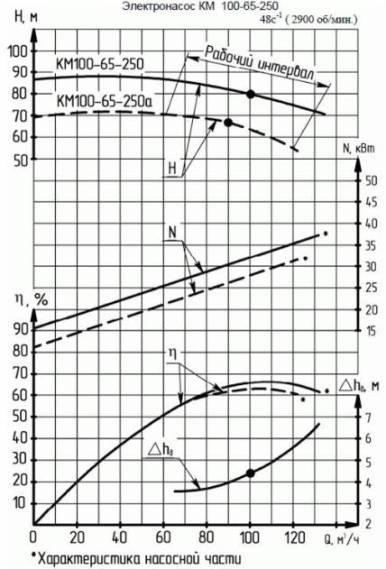

Рис. 1. Рабочие характеристики (2900 об/мин).

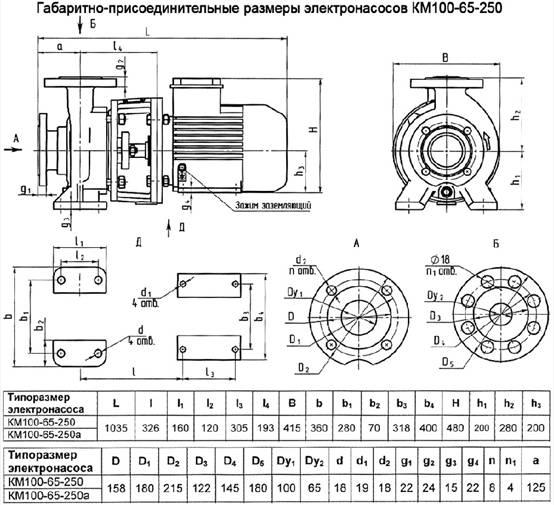

Рис. 2. Габаритные и присоединительные размеры электронасоса.


Рис.1 Рабочие характеристики

Рис.2 Габаритно-присоединительные размеры КМ 100-65-250
