Технические характеристики насоса КМ 50-32-200/2-5

Цены: 38 700 руб. с ндс (5,5 квт/2-5)

Консольный моноблочный насос КМ 50-32-200/2-5Технические характеристики консольного насоса моноблочного КМ 50-32-200/2-5.
Насосный агрегат предназначен для перекачки в системах отопления, водоснабжения, пожаротушения питьевой воды и воды промышленно-хозяйственного применения, а также неагрессивных жидкостей, сходных с водой по основным свойствам.

Моноблочный консольный насос КМ 50-32-200/2-5 комплектуется приводом, в качестве которого устанавливается 3-х фазный электродвигатель.
Тип привода насоса - асинхронный электродвигатель с короткозамкнутым ротором общепромышленного назначения.
Преобразователь частоты переменного тока и асинхронный взрывозащищенный электродвигатель, монтируются в агрегат по специальной заявке заказчика.
Электронасосы могут комплектоваться двигателями с пониженным уровнем шума.

Условное обозначение
КМ 50-32-200/2-5, где
- КМ: насос консольный моноблочный;
- 50: диаметр входного патрубка, мм;
- 32: диаметр патрубка на выходе, мм;
- 200: условный диаметр рабочего колеса, мм;
- 2: условное обозначение частоты вращения электродвигателя (2-2900 об/мин);
- 5: условное обозначение уплотнения вала (5 – одинарное торцовое);

Электроподключение КМ 50-32-200/2-5
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики моноблочных консольных насосов КМ 50-32-200/2-5.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
Мощность насоса
квт
Масса
агрегата
кг
КМ 50-32-200/2-5 12,5 50 5,5x2900 3,78 60
КМ 50-32-200а/2-5 12,5 32 3,0x2900 2,42 51
КМ 50-32-200б/2-5 12,5 25 3,0x2900 1,9 51

Диапазон подачи 9-16 м³/час, напора 53-43 м.
Допускаемый кавитационный запас насоса (ДКЗ) до 3,3 м.
Мощность, потребляемая насосом 3,78 квт.
Избыточное давление на входе в насос до 8 кгс/см² (0,8 МПа).
Диаметр рабочего колеса (условный) 200 мм.
Патрубки КМ 50-32-200/2-5 фланцевые - вход Ду-50, на выходе Ду-32. Ру 10(16).
Утечка через торцовое уплотнение до 0,03 л/час.
Электродвигатель консольно-моноблочного насоса - АИР100L2, мощностью 5,5 квт.

Для защиты от работы вне рабочего диапазона подач и от эксплуатации "всухую" агрегат оснащается пускозащитным устройством.

Насос КМ 50-32-200/2-5 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

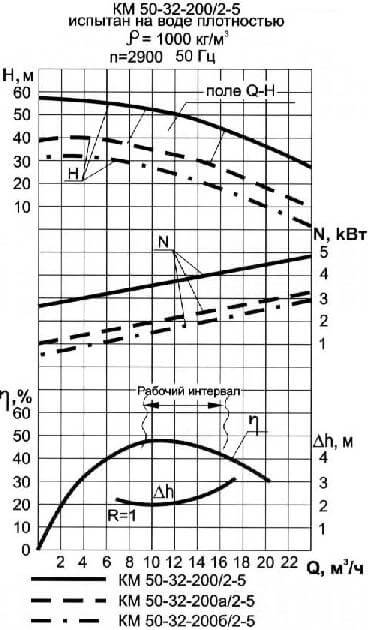

Рис. 1. Рабочие характеристики электронасоса (2900 об/мин).

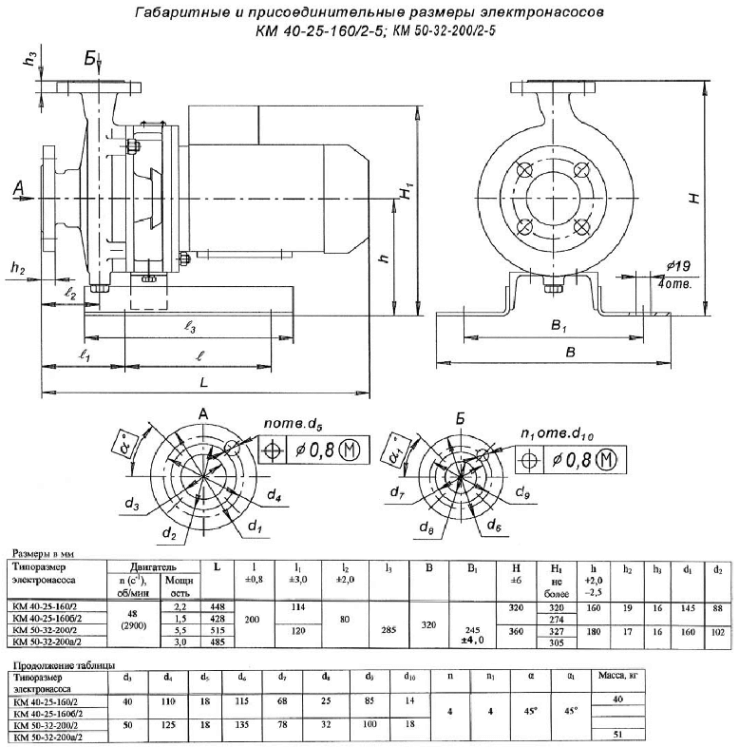

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата


Рис.1 Рабочие характеристики электронасоса

Рис.2 Габаритно-присоединительные размеры агрегата КМ 50-32-200/2-5
