Насосы котлов-утилизаторов НКУ

Насос НКуОбщая информация о насосах НКу
Насосы котлов утилизаторов НКу (НКу-90, НКу-250, НКу-140) входят в группу насосов с условным названием «специальные», которая включает в себя большую часть насосов ограниченного применения, разработанных для специальных технологий и производств.
Специальное насосное оборудование проектировалось, чаще всего, по техническим заданиям оборонного комплекса и не нашли широкого применения, в том числе из-за их высокой стоимости.

Тип - центробежные насосы, горизонтальные, одноступенчатые с односторонним подводом жидкости к рабочему колесу, консольные на отдельной стойке.
Насосы (НКу-140, НКу-250, НКу-90) предназначены для принудительной циркуляции конденсата в змеевиковых котлах-утилизаторах.

Конструктивное исполнение насосов

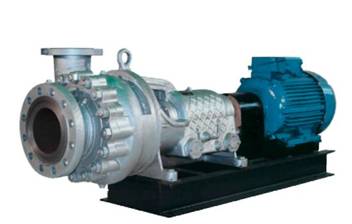

Насосный агрегат НКу содержит в своем составе центробежный насос и входящий в комплект агрегата асинхронный двигатель. Насос НКу и двигатель монтируются на общей фундаментной раме. Между собой электродвигатель и насос НКу соединены муфтой, имеющей щиток ограждения.

В проточную часть насоса НКУ входит: спиральный корпус, крепящийся к фланцу опорного кронштейна, рабочее колесо, закрепленное на конце вала, всасывающий патрубок, входящий в спиральный корпус. Насос типа НКу (НКу-250, НКу-140, НКу-90) оснащен вертикально направленным напорным патрубком.
Материалы исполнения деталей проточной части насоса НКу приведены в таблице №1.

Таблица №1
Наименование детали проточной части Материал деталей
Марка ГОСТ
НКу-90М, НКу-250, НКу-140М, НКу-140Ма
Корпус спиральный 25Л ГОСТ 977-88
Патрубок всасывающий 25Л ГОСТ 977-88
Кронштейн опорный СЧ 20 ГОСТ 1412-85
Колесо рабочее СЧ 20 ГОСТ 1412-85
Вал Сталь 40Х ГОСТ 4543-71

Температура перекачиваемой жидкости для насоса НКу до 255°C.
Уплотнение вала насоса - асбестовая набивка с однослойным оплетением сердечника марки АГИ.

Привод насосов осуществляют асинхронные трехфазные общепромышленные электродвигатели мощностью 22 кВт, 30 кВт и 45 кВт.

Условное обозначение насоса
на примере НКу-250 -УХЛ 4, где:
- НКу: Насос котла-утилизатора;
- 250: подача, в м³/ч;
- буква М: модернизированный;
- УХЛ: исполнение по климату (умеренный и холодный климат);
- 4: категория размещения.

Область применения: насос НКУ обеспечивает принудительную циркуляцию в змеевиковых котлах-утилизаторах.
