Трех винтовой насос А1 3В 125/25-90/25БТехнические характеристики насоса винтового А1 3В 125/25-90/25Б.
Назначение электронасоса - перекачка жидкостей с неагрессивным характером, обладающих смазывающей активностью и не содержащих абразивных примесей.

Винтовой насос А1 3В 125/25-90/25Б комплектуется двигателем, в качестве которого используется электродвигатель с короткозамкнутым ротором.
Тип двигателя насоса - трехфазный асинхронный электродвигатель.
Для эксплуатации электронасоса во взрывоопасных условиях используется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 125/25-90/25Б, где
- А1: конструктивное исполнение;
- 3В: трехвинтовой насос;
- 125: теоретическая производительность насоса в литрах на сто оборотов;
- 25: расчетное давление насоса в МПа, увеличенное в 10 раз;
- 90: номинальная производительность насоса в агрегате, м³/час;
- 25: максимальное давление создаваемое насосом в агрегате в МПа, увеличенное в 10 раз;
- Б: сменная обойма (бронза или другой материал).

Электроподключение А1 3В 125/25-90/25Б
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А1 3В 125/25-90/25Б.

Таблица 1. Технические характеристики винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
А1 3В 125/25-90/25Б 90 25 110 1450 220/900

Давление на входе в насос не более 2,5 кгс/см².
Допускаемая вакуумметрическая высота всасывания не менее 5 м.
Утечка жидкости через торцовое уплотнение до 0,012 л/час.
КПД насоса не менее 79%.
Патрубки: на входе Ду-200 мм, на выходе Ду-125 мм. По специальному заказу в электронасос винтовой А1 3В 125/25-90/25Б устанавливают преобразователь частоты. Агрегаты могут оснащаться устройством плавного пуска и системой управления и контроля.

Насос А1 3В 125/25-90/25Б комплектуется электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.
Степень защиты от прикосновения к токоведущим и движущимся частям не ниже IP 44 по ГОСТ 14254-96. Степень защиты насоса от механических факторов IP 66 по ГОСТ 14254-96.

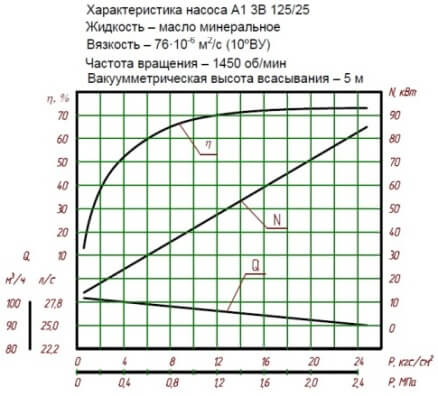

Рис. 1. Рабочие характеристики насоса (1450 об/мин).
Рис. 2. Габаритный чертеж агрегата А1 3В 125/25-90/25Б.


Рис.1 Рабочие характеристики насоса


Рис.2 Габаритные и присоединительные размеры А1 3В 125/25-90/25Б
