Технические характеристики насоса А1 3В 4/160-4/100Б

8 (495) 632-01-60 (многоканальный)
8 (495) 366-85-29, 366-84-29, 366-84-44
Телефоны отдела сбыта ТК Электромонтаж

Трех винтовой насос А1 3В 4/160-4/100БТехнические характеристики насоса винтового А1 3В 4/160-4/100Б.
Назначение электроагрегата А1 3В 4/160-4/100Б: перекачка компрессорного масла КП-8с и турбинного масла Тп-22с, ТП-30, с классом чистоты 12 по ГОСТ 17216-2001.

В электронасосе винтовой насос А1 3В 4/160-4/100Б оснащается электроприводом (применяется 3-х фазный асинхронный электродвигатель с короткозамкнутым ротором).
В насосе общепромышленного назначения - асинхронный электродвигатель общепромышленной серии АИР, при применении во взрывоопасных условиях используется взрывозащищенный электродвигатель (АИМ). Исполнение по взрывозащите двигателя для сред с категорией и группой взрывоопасной смеси II СТ I ПУЭ.

Условное обозначение насоса
А1 3В 4/160-4/100Б, где
- А1: конструктивное исполнение;
- 3В: трехвинтовой насос;
- 4: производительность насоса (теоретическая) в литрах на сто оборотов;
- 160: расчетное давление насоса в кгс/см²;
- 4: номинальная подача насоса в агрегате, м³/час;
- 100: максимальное давление создаваемое насосом в агрегате, кг/см²;
- Б: сменная обойма (бронзовая или другая).

Электроподключение А1 3В 4/160-4/100Б
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А1 3В 4/160-4/100Б.

Таблица 1. Технические характеристики винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
А1 3В 4/160-4/100Б 4 100 30 2950 84/390

Давление полного перепуска А1 3В 4/160-4/100Б: не более 12,5 МПа (125 кгс/см²).
КПД - 76%. Патрубок фланцевый входной Ду-50, диаметр отверстий по болтам 103 мм. Штуцерный патрубок напорный Ду-27, с наружной резьбой М48х2.
Утечка через торцовое уплотнение не более 0,012 л/час.
По заказу в винтовой электронасос встраивается преобразователь частоты. Агрегаты могут комплектоваться устройством плавного пуска, системой контроля и управления.

Насос А1 3В 4/160-4/100Б должен комплектоваться электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.

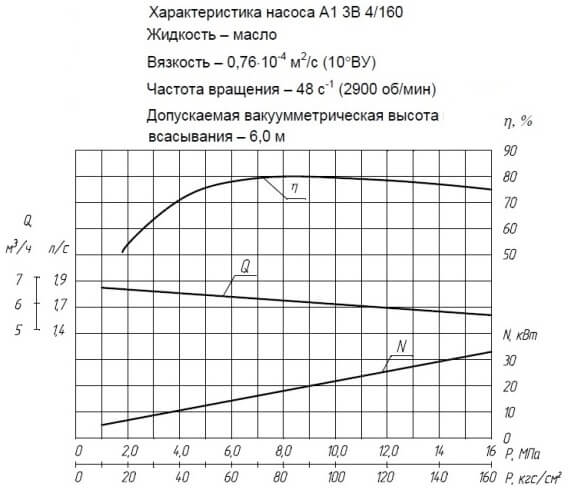

Рис. 1. Рабочие характеристики насоса (2950 об/мин).

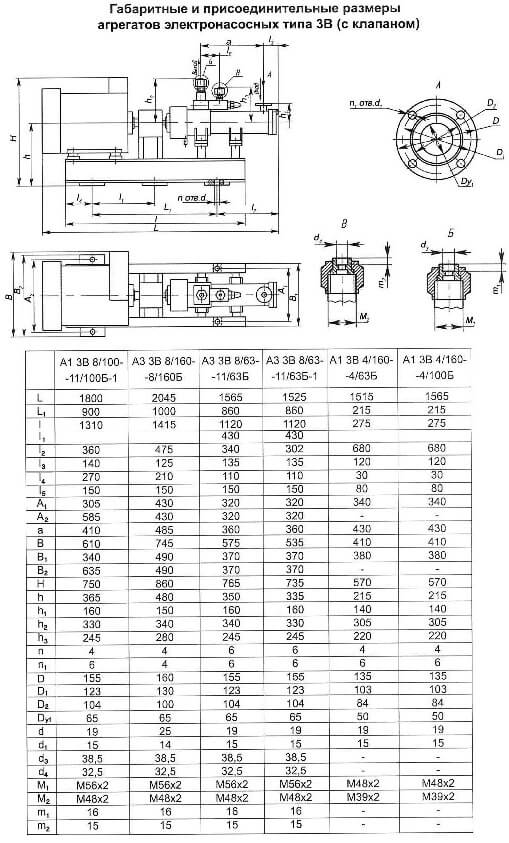

Рис. 2. Чертеж и габаритно-присоединительные размеры винтового электроагрегата.


Рис.1 Рабочие характеристики


Рис.2 Чертеж и габаритно-присоединительные размеры А1 3В 4/160-4/100Б
