Технические характеристики насоса А1 3В 4/25-6.8/25Б

Технические характеристики горизонтального насоса винтового А1 3В 4/25-6.8/25Б.
Назначение А1 3В 4/25-6.8/25Б: перекачка смазывающих жидкостей (нефтепродуктов) неагрессивного характера, без абразивных примесей на предприятиях теплоэнергетики. нефтепереработки, котельных и др.

Винтовой насос А1 3В 4/25-6.8/25Б в агрегате комплектуется электроприводом. В качестве привода используется асинхронный трехфазный электродвигатель с короткозамкнутым ротором.
В насосе общепромышленного назначения - асинхронный электродвигатель общепромышленной серии АИР, для работы во взрывоопасных условиях используется электродвигатель взрывозащищенный.

Условное обозначение насоса
А1 3В 4/25-6.8/25Б, где
- А1: конструктивное исполнение;
- 3В: трехвинтовой насос;
- 4: производительность насоса (теоретическая) в литрах на сто оборотов;
- 25: расчетное давление насоса в кгс/см²;
- 6,8: подача, м³/час;
- 25: давление, кг/см²;
- Б: материал обоймы (бронза).

Электроподключение А1 3В 4/25-6.8/25Б
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А1 3В 4/25-6.8/25Б.

Патрубок входной Ду-50, диаметр по болтам 105 мм. Выходной патрубок Ду-40, диаметр по болтам 93 мм. КПД - 66%.
Утечка через торцовое уплотнение не более 0,012 л/час.
По заказу винтовой агрегат может комплектоваться преобразователем частоты.
Габаритные размеры А1 3В 4/25-6.8/25Б: 950х280х392 мм.

Насос должен комплектоваться электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.

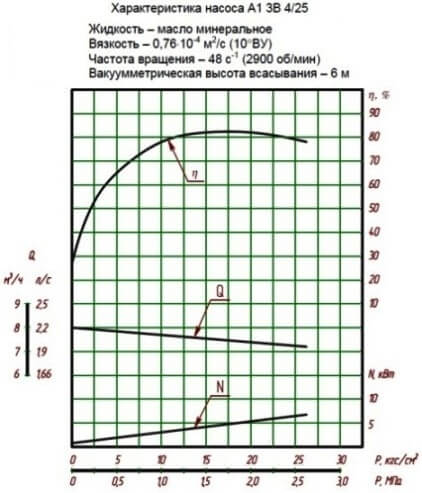

Рис. 1. Рабочие характеристики насоса А1 3В 4/25-6.8/25Б.

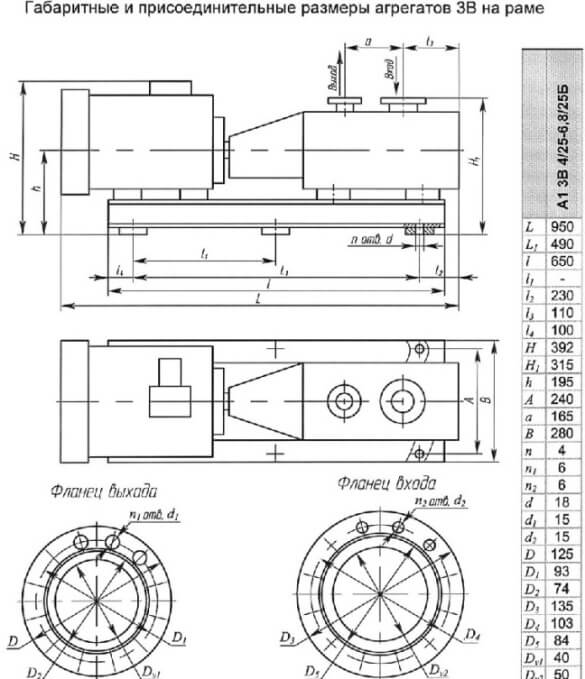

Рис. 2. Чертеж и габаритно-присоединительные размеры винтового электроагрегата.

Рис.1 Рабочие характеристики

Рис.2 Чертеж и габаритно-присоединительные размеры А1 3В 4/25-6.8/25Б
