Трех винтовой насос А3 3Вх2 320/16-250/10БТехнические характеристики насоса винтового А3 3Вх2 320/16-250/10Б с двухсторонним входом.
Назначение электронасосного агрегата - перекачка нефти, мазута, минерального масла, нефтепродуктов.

Винтовой насос А3 3Вх2 320/16-250/10Б обеспечивается приводом, в качестве которого используют электродвигатель с короткозамкнутым ротором.
Тип привода для винтового насоса - 3-х фазный асинхронный электродвигатель.
Для работы электронасоса во взрывоопасных условиях для агрегата применяют взрывозащищенный электродвигатель.

Условное обозначение насоса
А3 3Вх2 320/16-250/10Б, где
- А3: конструктивное исполнение;
- 3Вх2: трехвинтовой насос с двухсторонним входом;
- 320: теоретическая производительность насоса в литрах на сто оборотов;
- 16: расчетное давление насоса в кгс/см²;
- 250: номинальная производительность насоса в агрегате, м³/час;
- 10: максимальное давление создаваемое насосом в агрегате в кгс/см²;
- Б: сменная обойма (бронза или другой материал).

Электроподключение А3 3Вх2 320/16-250/10Б
- ток: переменный;
- напряжение: 380/660 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А3 3Вх2 320/16-250/10Б.

Таблица 1. Технические характеристики винтовых насосов
Марка Подача
м³/ч
Давление
кг/см²
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
А3 3Вх2 320/16-250/10Б 252 10 132 1450 800/2000

Давление на входе в насос не более 2,5 кгс/см².
Допускаемая вакуумметрическая высота всасывания не менее 5 м.
КПД насоса 63%.
Утечка жидкости через торцовое уплотнение до 0,012 л/час.
Патрубки фланцевые: Ду 250 мм.
Электронасосы могут комплектоваться устройством плавного пуска и системой управления и контроля.
По заявке в электронасос винтовой А3 3Вх2 320/16-250/10Б может быть встроен преобразователь частоты.

Насос А3 3Вх2 320/16-250/10Б должен обеспечиваться электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.
Требования безопасности при установке и эксплуатации насоса (агрегата) должны соответствовать п.5.11 ГОСТ 31839-2012.
Климатическое исполнение насоса по ГОСТ 15150-69 - У, категория размещения 2.

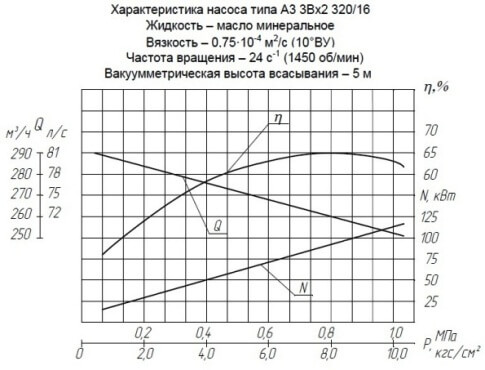

Рис. 1. Рабочие характеристики насоса (1450 об/мин).

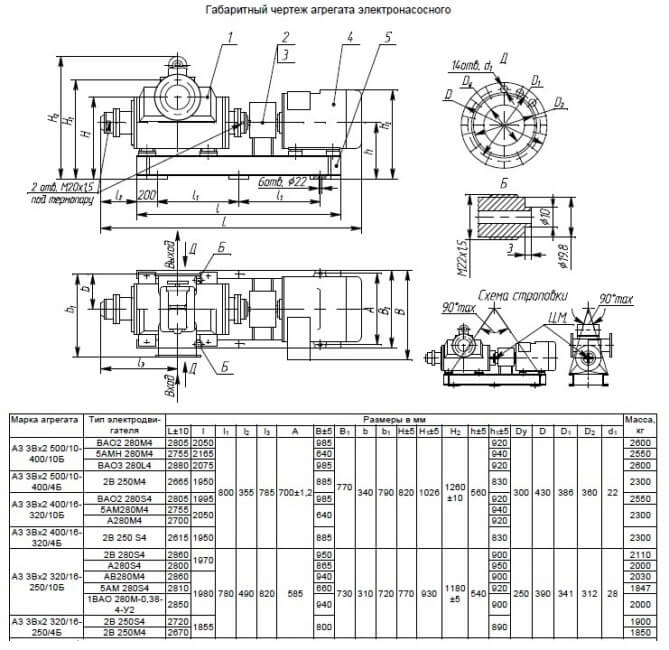

Рис. 2. Габаритный чертеж агрегата А3 3Вх2 320/16-250/10Б.


Рис.1 Рабочие характеристики насоса


Рис.2 Габаритные и присоединительные размеры А3 3Вх2 320/16-250/10Б
