Вакуумный насос ВВН1-0.75 - характеристики

Насос ВВН1-0.75 Технические характеристики - вакуумный насос ВВН1-0.75 промышленный для откачивания паров и газов неагрессивного свойства.
Насосы ВВН 1-0.75 не требуют очистки поступающих в них газов, а также допускают попадание в насос жидкостей вместе с отсасываемым газом.

Насосы применяются в электронной, химической, пищевой и других отраслях промышленности.

Водокольцевой вакуумный насос ВВН1-0.75 включает следующие детали: крышку корпуса, диск, кронштейн, вал.
Корпус - чугунная отливка с полостями всасывания и нагнетания.
Обе полости соединены с рабочей полостью соответственно большим и малым серповидным вырезом в корпусе. В корпусе насоса расположено сальниковое уплотнение. Крышка - чугунная отливка, представляющая собой рабочую полость насоса, в которой цилиндрическая расточка выполнена эксцентрично относительно оси вращения вала.

Привод вакуумного насоса ВВН1-0.75 осуществляет электродвигатель общепромышленного типа.
Тип приводного электродвигателя в электронасосе - асинхронный двигатель АИР90L4, мощностью 2,2 квт (1500 оборотов в минуту).

Рис. 1: вакуумный насос ВВН1-0.75 в разрезе.

Рис. 2: габаритный чертеж насоса.

Рис. 3: габаритный чертеж агрегата.

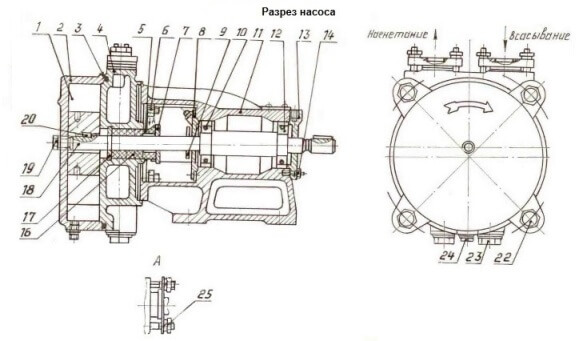

Рис.1 Разрез вакуумного насоса


Разрез насоса

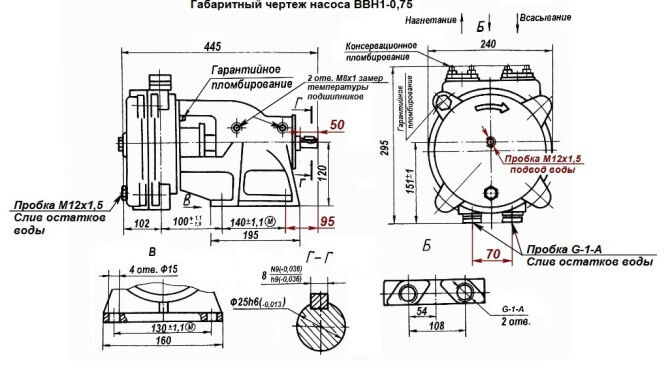

Рис.2 Габаритный чертеж насоса
Габаритный чертеж насоса

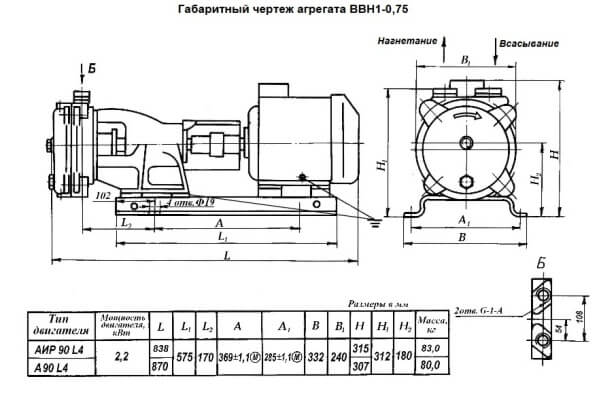

Рис.3 Габаритный чертеж вакуумного электронасоса
Габаритный чертеж электронасоса

Водокольцевой насос ВВН1-0.75 производится в климатическом исполнении и категории размещения УХЛ4, Т2. Может использоваться для замены насоса КВН-4.
По желанию заказчика в вакуумный электронасос ВВН1-0.75 может встраиваться частотный преобразователь на соответствующую мощность приводного электродвигателя.
