Вакуумный насос 2ВВН1-0.8 - характеристики

Насос 2ВВН1-0.8 Технические характеристики - промышленный водокольцевой вакуумный насос 2ВВН1-0.8 для откачки из технологических установок неагрессивных газов, парогазовых смесей, воздуха.
Насосы ВВН 1-0.8 предусматривают предварительную очистку откачиваемых газов от основной части капельной влаги.

Вакуумные насосы 2ВВН предназначены для многих отраслей промышленности - газовой, пищевой, нефтяной, химической, целлюлозно-бумажной и др.

Водокольцевой вакуумный насос 2ВВН1-0.8 состоит из следующих деталей (рис.2): корпуса 10, крышки 1, диска 9, рабочего колеса 2, торцового уплотнения 13. С помощью крепежа 5 присоединен к фланцу электродвигателя 16 эксцентрично, относительно его оси. Рабочее колесо 2 насоса 2ВВН1-0.8 крепится на валу двигателя шпонкой. Герметизацию вала двигателя обеспечивает торцовое уплотнение 13. Разъем между корпусом 10 и крышкой1 уплотнен резиновым кольцом 8.
Проточные детали насоса из чугуна, бронзы, стали.

Привод вакуумного насоса 2ВВН1-0.8 обеспечивает общепромышленный трехфазный фланцевый электродвигатель АИР.
Тип электропривода в электронасосе - асинхронный двигатель АИР80В2У3 с отверстием М8 в свободном конце вала, мощностью 2,2 квт. Число оборотов двигателей - 2900 в минуту.

Рис. 1: насос 2ВВН1-0.8 - напорные характеристики.

Рис. 2: электронасос в разрезе.

Рис. 3: габаритный чертеж насосного агрегата.

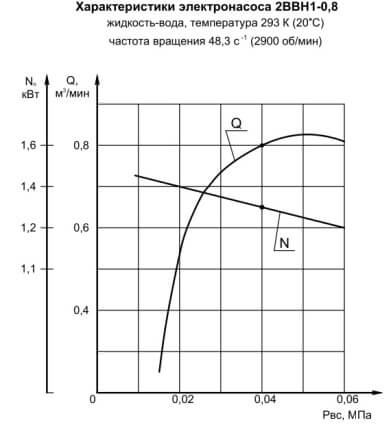

Рис.1 Напорная характеристика вакуумного насоса


Напорная характеристика

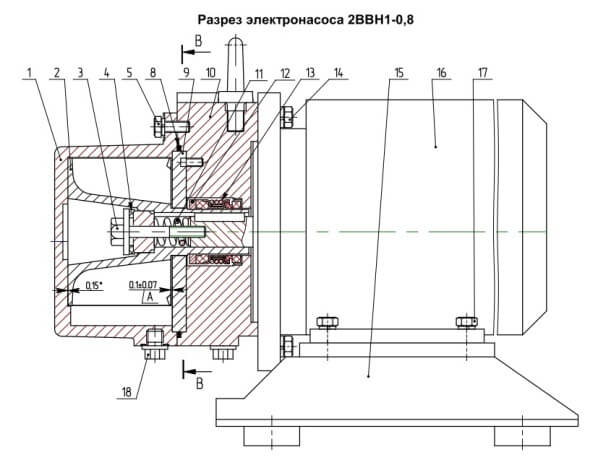

Рис.2 Разрез электронасоса
Разрез электронасоса
Рис.3 Габаритный чертеж вакуумного агрегата
Габаритный чертеж агрегата

Водокольцевой вакуумный насос 2ВВН1-0.8 производится в климатическом исполнении и категории размещения УХЛ4, Т2.
