Характеристики насоса НМШГ 20-25-14/10

НМШГ 20-25-14/10 Параметры и технические характеристики - шестеренный насос НМШГ 20-25-14/10.
Объемный шестеренный насос НМШГ 20-25-14/10 перекачивает легкозастывающие продукты нефтепереработки (парафин, нефть, мазут), со смазывающей способностью.

Привод электронасосного агрегата марки НМШГ 20-25-14/10 - электродвигатель общепромышленного исполнения или взрывозащищенный электродвигатель мощностью 7,5 квт.
В электронасосный агрегат НМШГ 20-25-14/10 может встраиваться частотный преобразователь переменного тока марки Е2-8300-010Н.

Рис. 1. Габаритный чертеж насоса НМШГ 20-25-14/10.
Рис. 2. Габаритный чертеж электроагрегата.

Технические характеристики насоса
Показатели насос НМШГ 20-25-14/10
Подача, м³/ч (л/с) 14 (3.889)
Давление на выходе, МПа (кгс/см²) 1,0 (10)
Допускаемая вакуумметрическая высота всасывания, м 5
Частота вращения, C-1 (об/мин) 16 (980)
Мощность насоса в агрегате, квт, не более 6,2
Давление пара в камере обогрева насоса, МПа (кгс/см²), до 0,125 (1,25)
КПД в агрегате, % 65
Мощность двигателя в агрегате, квт 7.5
Внешняя утечка, м³/ч (л/ч), не более 10x10-6 (0,01)
Масса насоса, кг 46
Масса агрегата, кг 165 - исполнение 5
214- исполнение 10

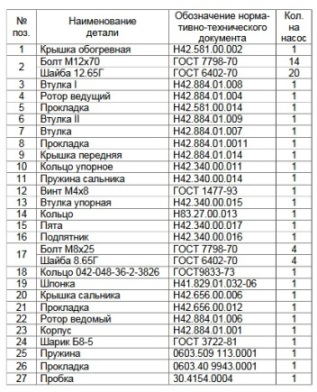

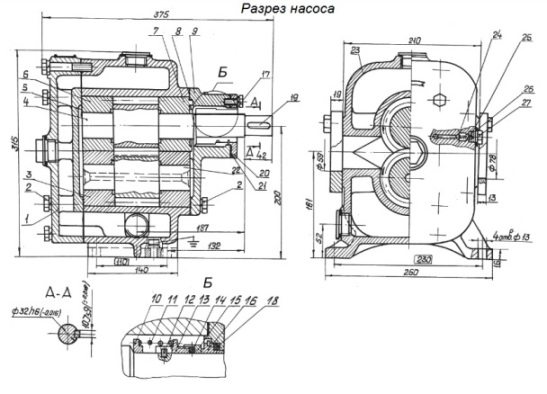

Рис. 1
Габаритный чертеж - насос шестеренный НМШГ20-25-14/10

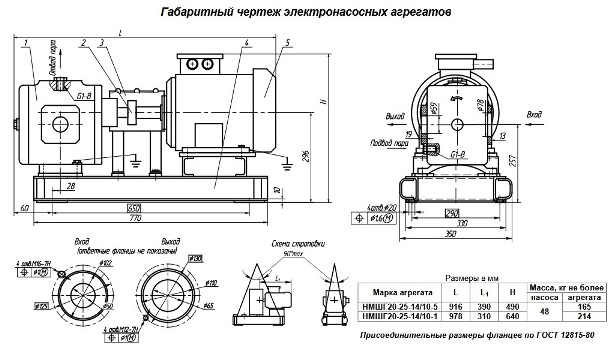

Рис.2
Габаритный чертеж агрегатов НМШГ 20-25-14/10
