Характеристики насоса НМШГ 8-25-6.3/10
Параметры и технические характеристики - шестеренный насос НМШГ 8-25-6.3/10.
Объемный шестеренный насос НМШГ 8-25-6.3/10 перекачивает легкозастывающие продукты нефтепереработки (парафин, мазут, нефть), со смазывающей способностью.
Привод электроагрегата модификации НМШГ 8-25-6.3/10 - электродвигатель общепромышленного исполнения или взрывозащищенный электродвигатель мощностью 4 квт.
В электронасосный агрегат НМШГ 8-25-6.3/10 может встраиваться частотный преобразователь переменного тока Е2-8300-007Н.
Рис.1. Напорные характеристики насосных агрегатов.
Рис. 2. Габаритный чертеж насоса НМШГ 8-25-6.3/10.
Рис. 3. Габаритный чертеж электроагрегата.
Технические характеристики насоса
| Показатели | насос НМШГ 8-25-6.3/10 |
| Подача, м³/ч (л/с) | 6,3 (1,7) |
| Давление на выходе, МПа (кгс/см²) | 1,0 (10) |
| Допускаемая вакуумметрическая высота всасывания, м | 5 |
| Частота вращения, C-1 (об/мин) | 24 (1450) |
| Давление пара в камере обогрева насоса, МПа (кгс/см²), до | 0,125 (1,25) |
| КПД в агрегате, % | 75 |
| Мощность двигателя в агрегате, квт | 4,0 |
| Внешняя утечка, м³/ч (л/ч), не более | 10x10-6 (0,01) |
| Масса насоса, кг | 26 |
| Масса агрегата, кг | 75 - исполнение 5 110- исполнение 10 |

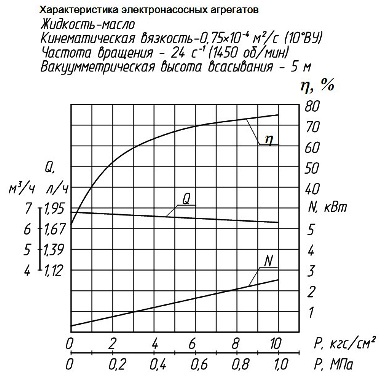

Рис 1.
Напорные характеристики НМШГ 8-25-6.3/10
Напорные характеристики НМШГ 8-25-6.3/10

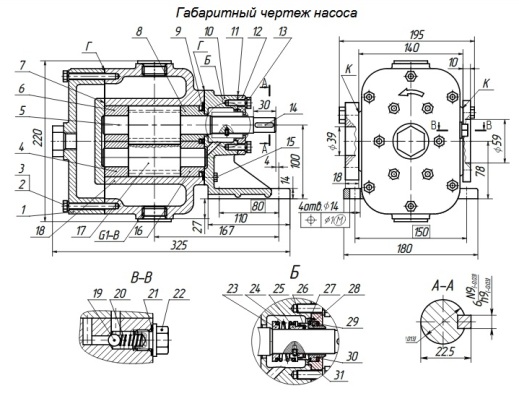

Рис. 2
Габаритный чертеж - насос НМШГ8-25-6.3/10
Габаритный чертеж - насос НМШГ8-25-6.3/10

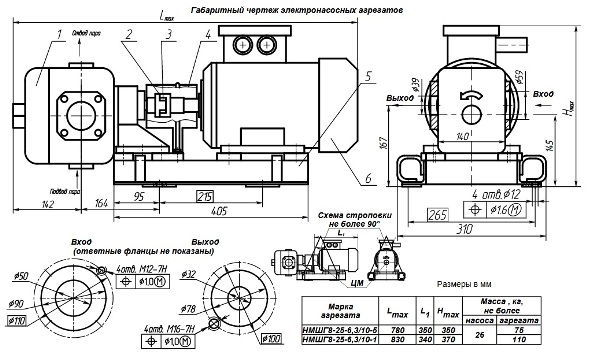

Рис.3
Габаритный чертеж агрегатов НМШГ 8-25-6.3/10
Габаритный чертеж агрегатов НМШГ 8-25-6.3/10
