Характеристики насоса Ш 40-4-19.5/4
Параметры и технические характеристики - шестеренный насос Ш 40-4-19.5/4.
Объемный шестеренный насос Ш 40-4-19.5/4 перекачивает продукты нефтепереработки без механических примесей (масло, масло ОМТИ, мазут, нефть, дизельное топливо). Насос может применяться для подачи мазута в котельных установках.
Привод шестеренного насосного агрегата Ш 40-4-19.5/4 - электродвигатель общепромышленного исполнения или взрывозащищенный электродвигатель мощностью 11 квт и 15 квт.
В шестеренный электронасос с двигателем мощностью 7,5 квт может встраиваться частотный преобразователь переменного тока типа Е2-8300-010Н.
| Показатель | Ш 40-4-19.5/4 |
| Подача, м³/ч (л/с) | 19,5 (5,4) |
| Давление на выходе, МПа (кгс/см²) | 0,4 (4) |
| Допускаемая вакуумметрическая высота всасывания, м | 5 |
| Частота вращения, C-1 (об/мин) | 16,3 (980) |
| Давление полного перепуска, МПа (кгс/см²), не более | 0,6 (6) |
| КПД насоса в агрегате, %, не менее | 50 |
| Мощность двигателя в шестеренном агрегате, квт | 5,5; 7,5 |
| Масса насоса, чугун (бронза), кг | - |
| Масса агрегата, чугун (бронза), кг | 225 (231) |

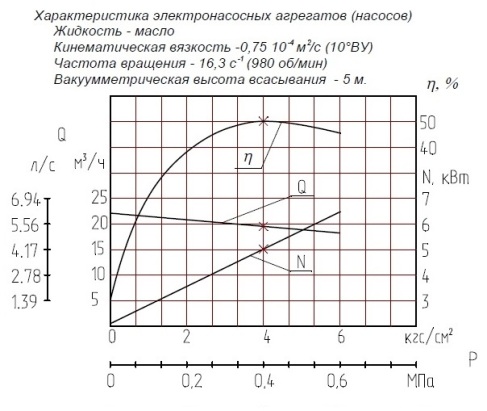

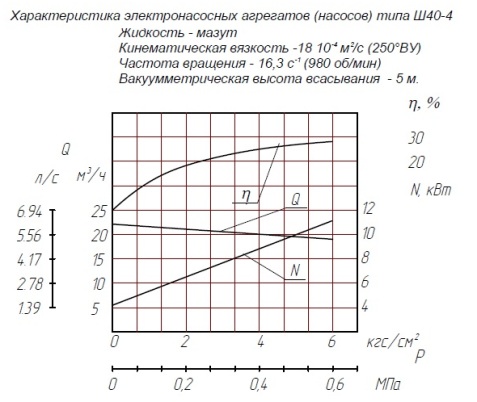

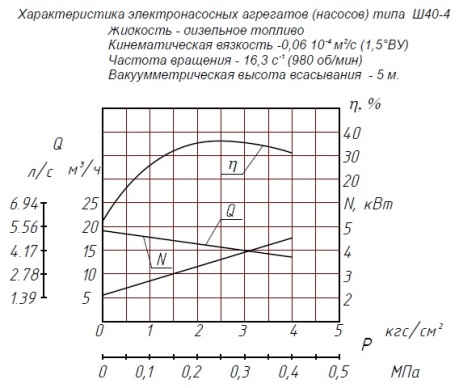

Напорные характеристики шестеренного насоса Ш 40-4-19.5/4

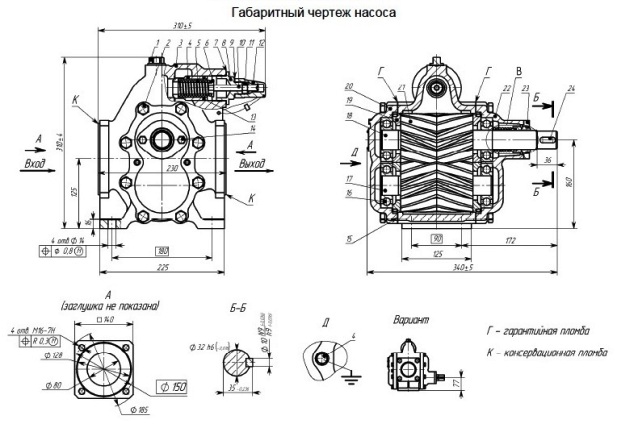

Габаритный чертеж - насос Ш40-4-19.5/4

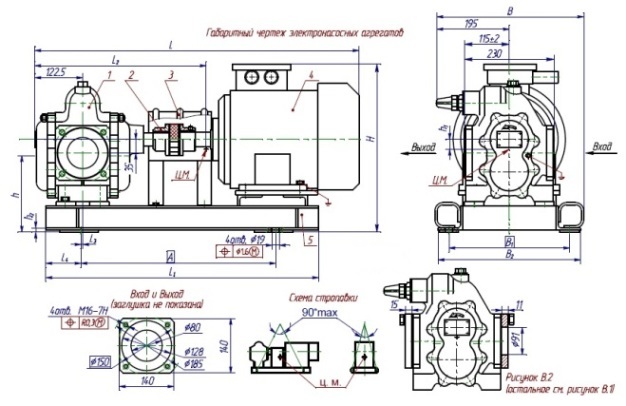

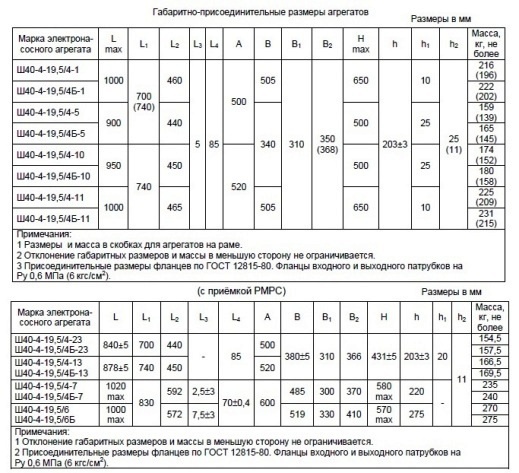

Чертеж шестеренного агрегата Ш 40-4-19.5/4 и присоединительные размеры
Шестеренный насос Ш 40-4-19.5/4 заменяет насосный агрегат РЗ-30 Ш40-4-18/4.
